5.0吋智能液晶模組


         鑫洪泰EzUI系列智能液晶顯示模塊,即:E(easy容易的)、z(zero零代碼)、UI(用戶界面)。其最大的特色為使用簡便、功能豐富,用戶對其使用可簡可繁,可實現用戶界面設計無代碼的目標。用戶可以使用界面開發工具軟件(EzUITool)進行人機界面的設計、編輯、控件配置、響應設置等,將工具軟件生成的資源文件復制到 EzUIH 系列模塊之中,便可達成所需人機交互界面的設計制作,而無需用戶單片機或其它控制器的編程控制。而為滿足有特殊要求的用戶,EzUIH 系列模塊還保留有大部分顯示控制指令,以便于用戶可以更自由的對模塊顯示進行控制;而 EzUIH 為 EzUI系列的功能、性能加強版,硬件平臺不同,但全部兼容 EzUI系列的功能。 EzUIH 系列模塊的命名規則為“EzUIHXXX”,最前面的字符“EzUIH”表示該模塊為 EzUIH 系列模塊,三位數字(XXX)為模塊的屏幕尺寸(050 即表示尺寸)。

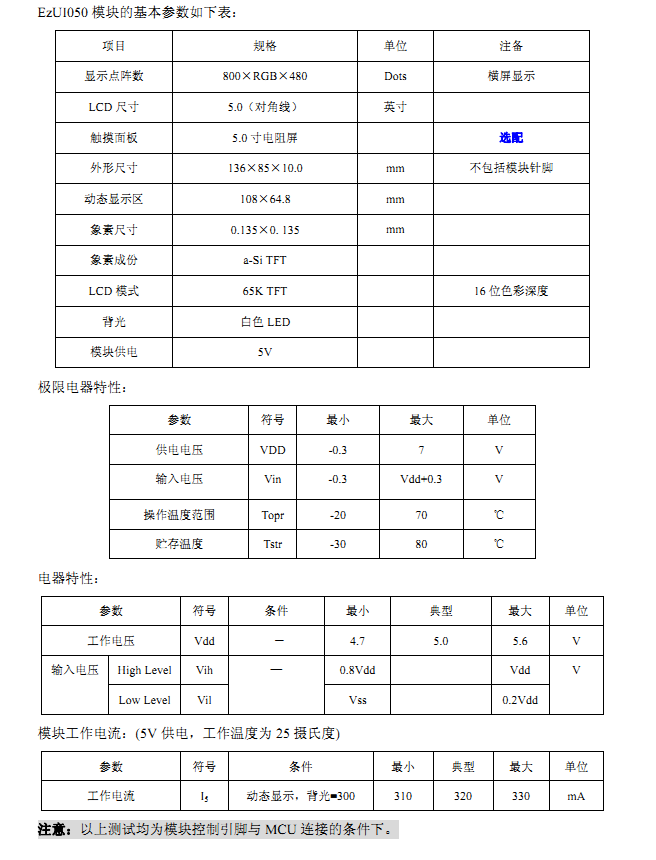

              EzUI050 智能液晶屏為 5.0 英寸彩色 TFT顯示屏,800×480 點陣,16 位色彩深度;模塊內部有 128M bytes大小的資源存儲器。模塊需要 5V直流供電,模塊對外接口為串行 UART(TTL 電平)接口,接口簡單、操作方便;與各種 MCU均可進行方便簡單的接口操作。 EzUI 系列模塊基于 TFT 顯示屏及觸摸屏(觸摸屏為選配)整合了自成體系的GUI系統,結合界面開發工具軟件(EzUITool) 可實現用戶界面設計無代碼的目標。

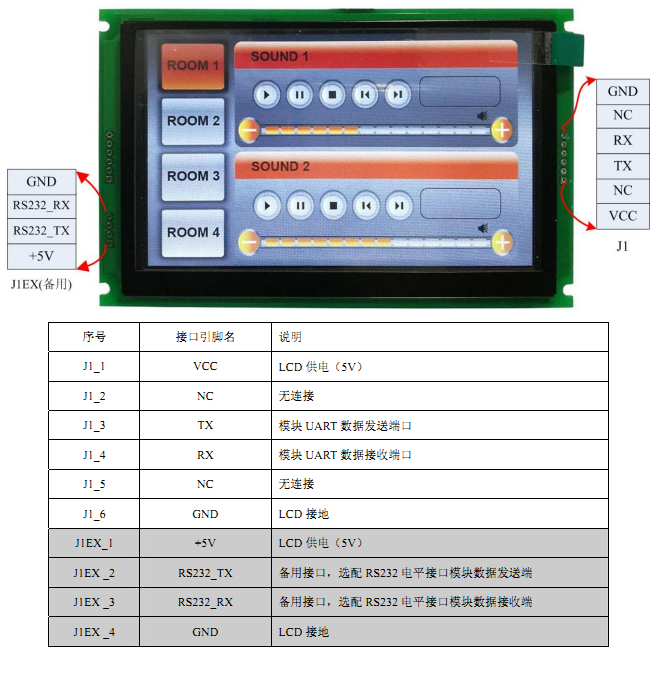

1  UART 串行接口(TTL電平,可選配 RS232 電平接口)方式,支持 9600~115200bps;

2  標準版模塊內置 128M bytes大小的資源存儲器;

3  電阻觸摸屏選配;

4  支持模塊 USB 接口調試(模塊板載 USB 口可在電腦虛擬出串口進行調試);

5  選配 RTC 實時時鐘模塊;

6  模塊內部自帶 6×10、8×16、10×20、16×32點 ASCII 碼西文字庫;

7  支持基本繪圖指令(繪點、直線、矩形、圓形、字符串顯示、位圖顯示等);

8  資源存儲器支持 GBK2312 二級漢字庫、BIG5 字庫、BMP 位圖、ASCII 西文字庫等;

9  支持區域按鈕(原觸摸區域)控件,多種屬性配置,控件消息響應可配置;

10  支持位圖按鈕(原位圖觸摸按鈕)控件,多種屬性配置,控件消息響應可配置;

11 支持數值控件(整數、浮點數均可),多種屬性配置,支持數值輸入;

12 支持字符串控件(中英文均可),多種屬性配置,支持中英文字符串輸入;

13  支持下拉選擇(原彈出下拉選框)控件,控件消息響應可配置;

14  支持波形控件,允許同一 ID號控件內最多四條波形線;

15  支持進度條控件,控件消息響應可配置;

16 支持位圖動畫控件,控件消息響應可配置;

17  支持時間顯示、日期顯示控件。
