2.8“TFT LCD 顯示屏 | 240x320 UART HMI 電容式顯示屏 | FPC 上的芯片

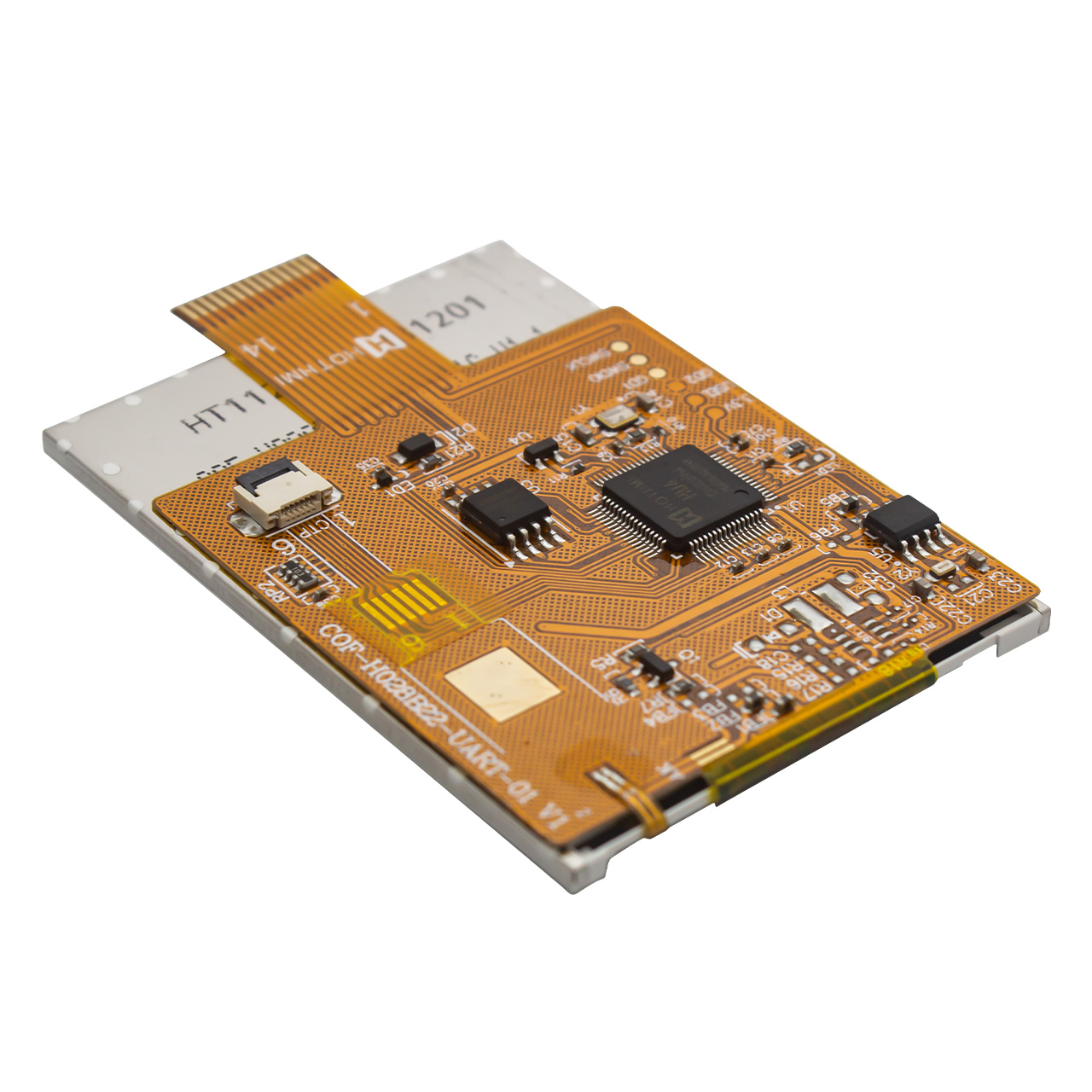

COF-H028B22-UART-01C是一款高性能智能串口屏，采用芯片綁定（COF）技術集成在柔性電纜（FPC）上，集緊湊設計和高可靠性于一體。產品搭載2.8英寸TFT液晶屏，支持65K色顯示和電容觸摸（CTP）功能，適用于工業控制、智能家居、便攜設備等多樣化應用場景。

顯示性能卓越

分辨率：240×320像素（RGB排列），全視角（上下左右各80°），畫面清晰細膩。

亮度：高達500 cd/m2，強光環境下仍能清晰顯示。

面板類型：常黑透射式TFT，高對比度，低功耗。

高效交互與通信

電容觸摸：支持靈敏電容觸摸，無機械損耗，壽命長。

通訊接口：UART（TTL）串口，兼容主流控制器，數據傳輸穩定。

資源管理靈活

存儲容量：支持8MB/16MB可選配置，滿足多內容存儲需求。

資源更新：支持USB（Mini-B）、TF卡及專用下載PCB，升級方便。

高可靠性設計

寬溫工作：工作溫度-20℃~70℃，存儲溫度-30℃~80℃，適應惡劣環境。

電源優化：獨立V33RTC電源設計，提高實時時鐘穩定性。

結構改進：FPC長度縮短5.0mm，優化空間布局；表面AF處理，防指紋、防劃傷。

技術規格

工作電壓：3.3V（V33MCU=V33RTC）

觸摸功能：電容式觸摸（CTP）

外觀設計：橙色（Pantone 1575C）與純白雙色搭配，簡約專業。

機械參數：PI補強板厚度≤3.0mm，接觸面金手指設計，確保連接穩定。

應用場景

工業HMI人機界面

智能儀表盤

醫療設備顯示終端

消費電子交互面板

使用建議

避免殘影：黑色面板不宜長時間顯示靜態圖像，建議每2分鐘刷新一次內容或使用黑色/動態屏保。

安裝注意事項：確保線纜接觸面清潔，避免過度彎折。

COF-H028B22-UART-01C集成度高、環境適應性強、人性化設計，為嵌入式顯示解決方案提供高效可靠的解決方案。
