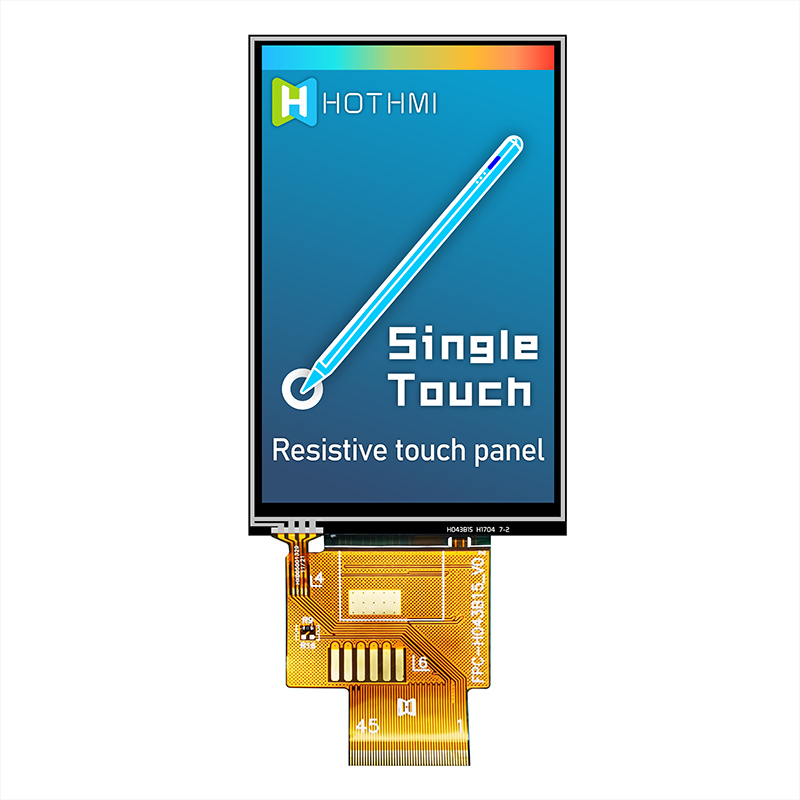

  • 型號: 4.3寸TFT IPS全視角 480X800分辨率 LCD電阻觸控屏-TFT液晶模組廠 TFT-H043B15WVIST3R45

    類型:TFT電阻觸控屏

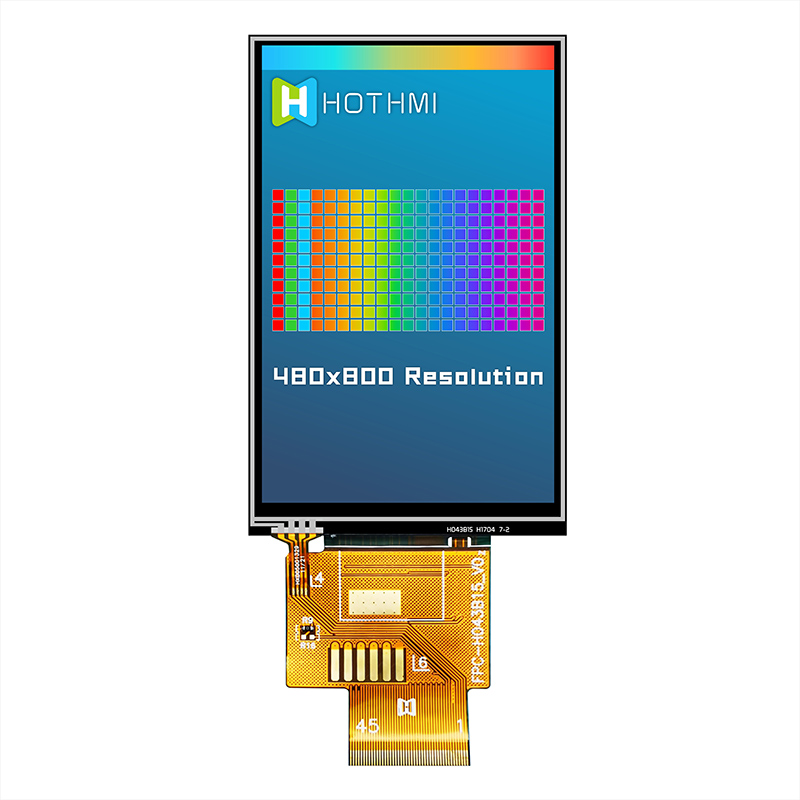

    顯示像素:480x800

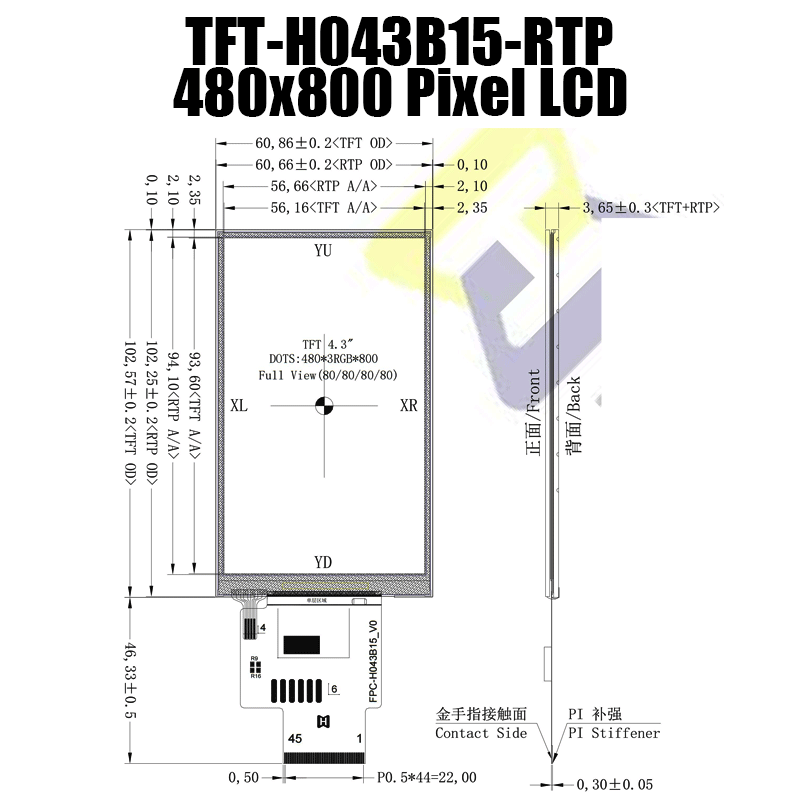

    外形尺寸 :60.86x102.57x3.65

    VA尺寸:4.3

    AA尺寸 :4.3

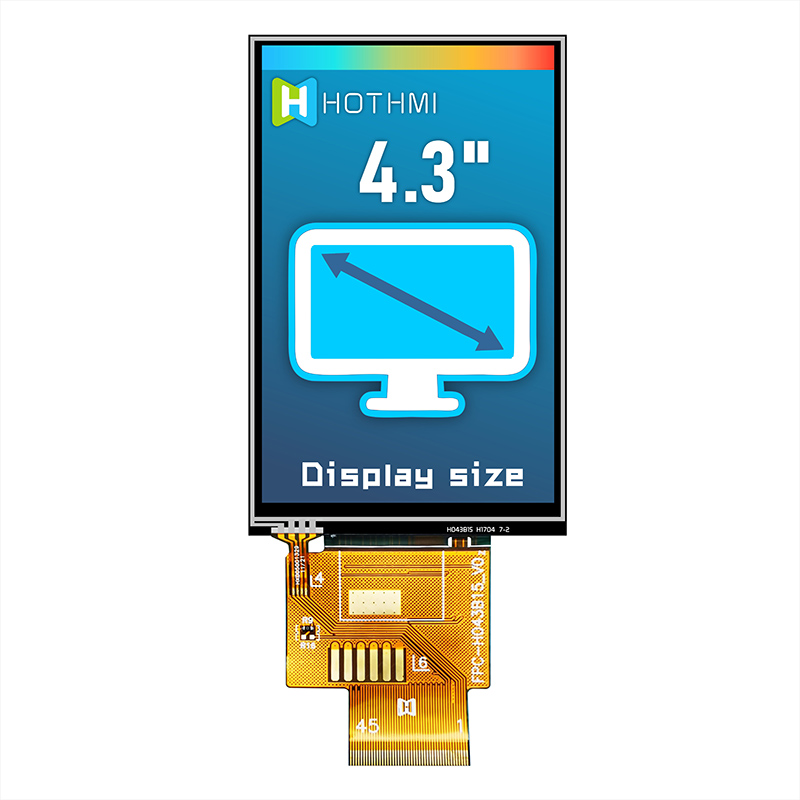

    有效尺寸mm:56.16x93.60

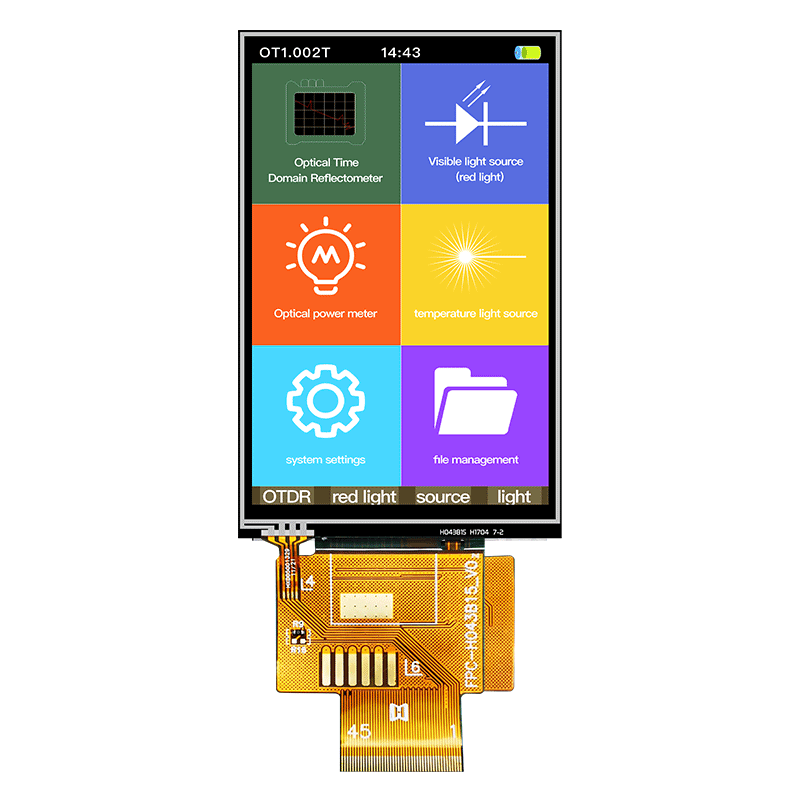

    應用:車載,醫療,工控

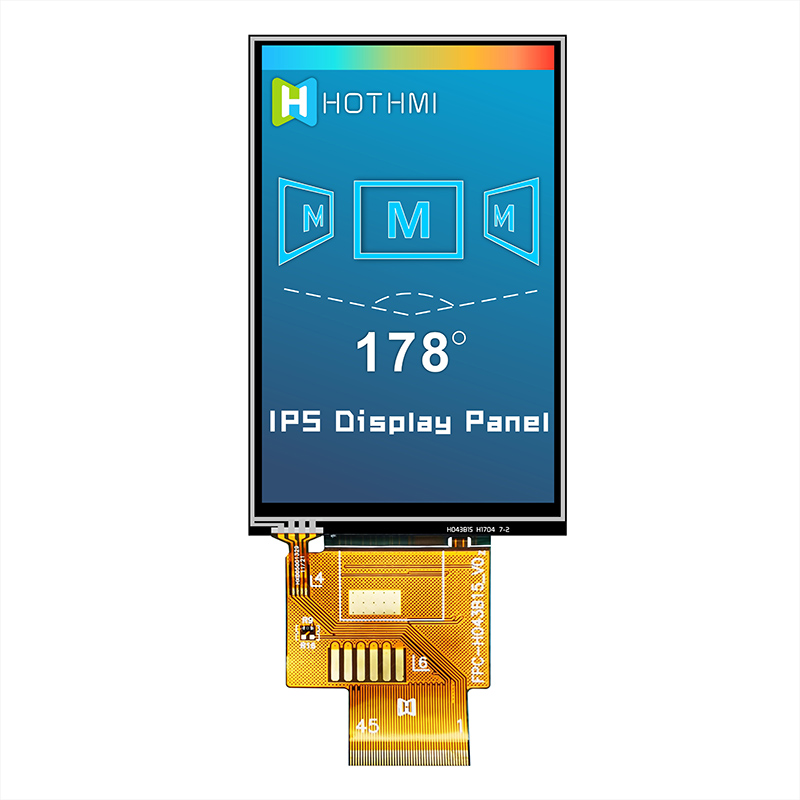

    視角:全視角

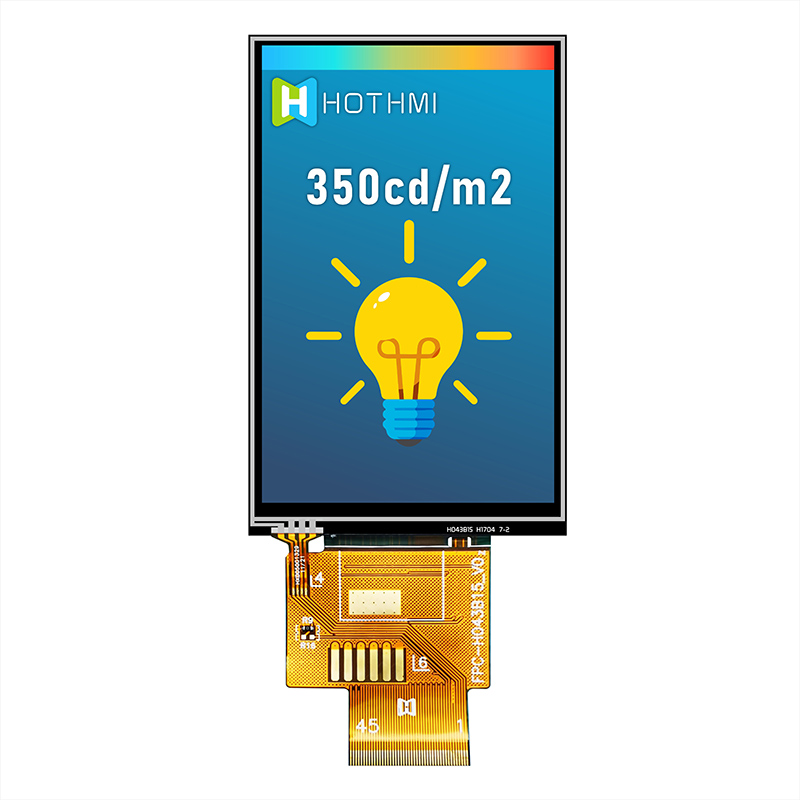

    背光/亮度:350cd/m2

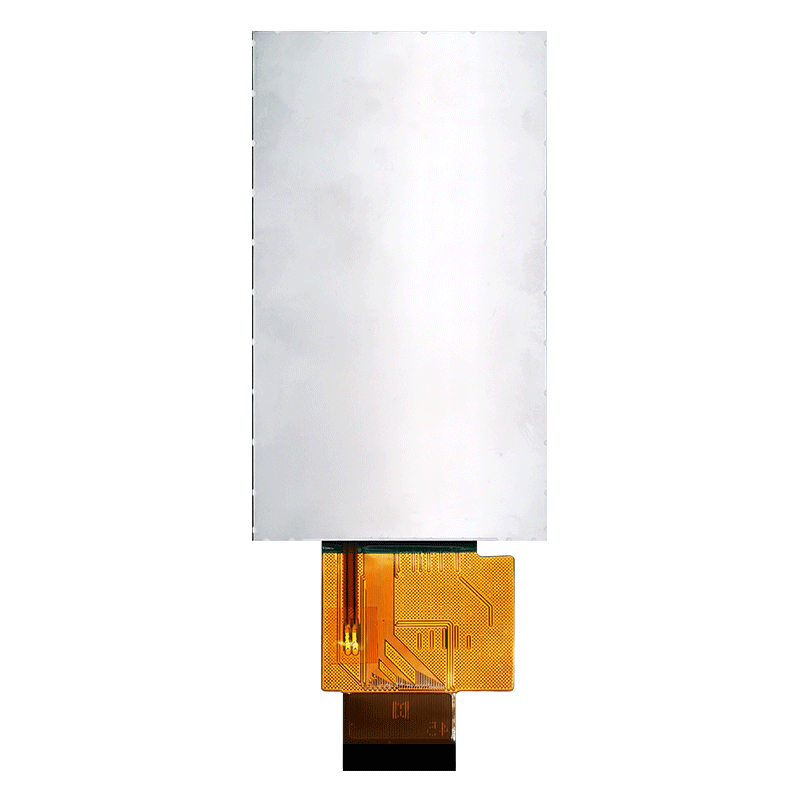

    引腳:45pin

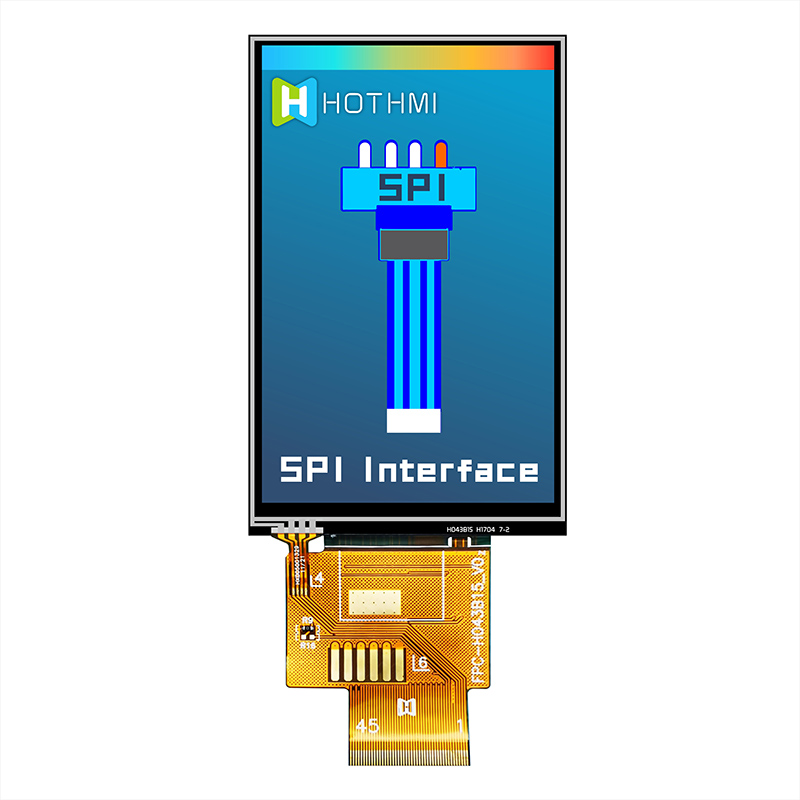

    接口方式:SPI

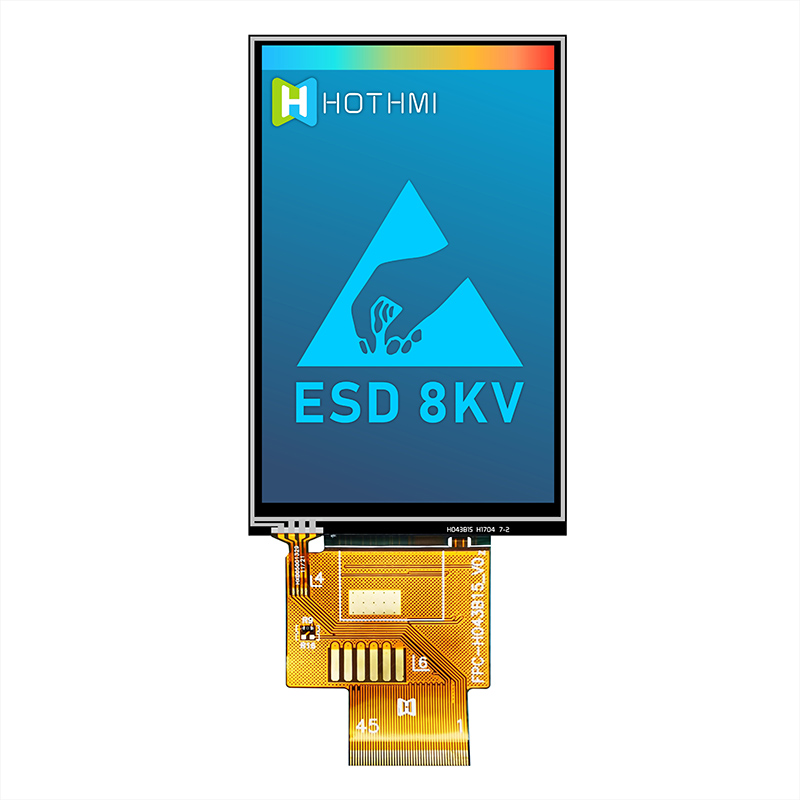

    特殊說明:抗靜電ESD 8KV

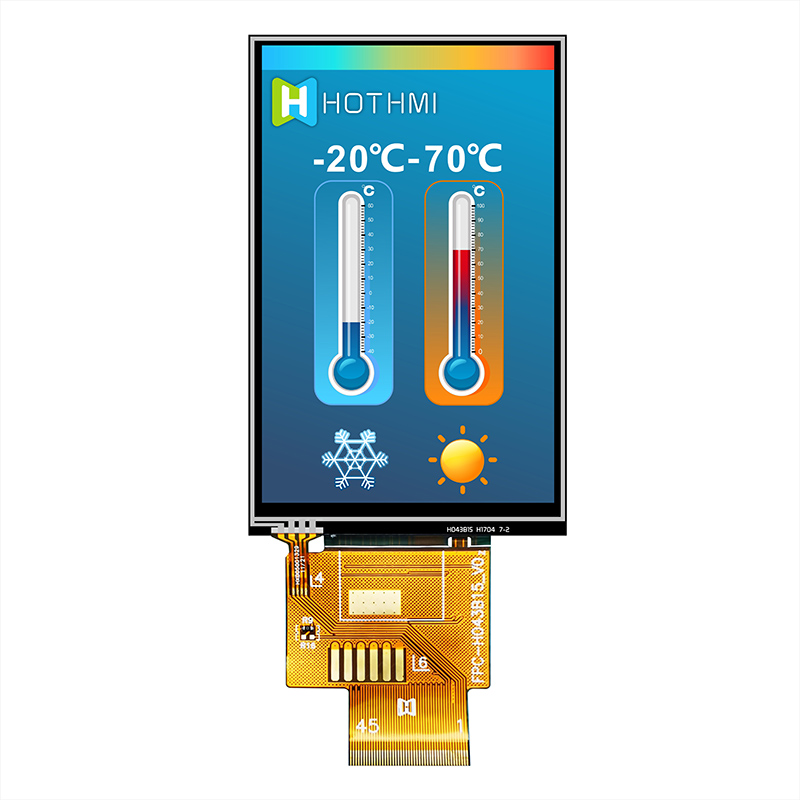

    工作溫度:-20~70℃

    供電電壓:3.3V

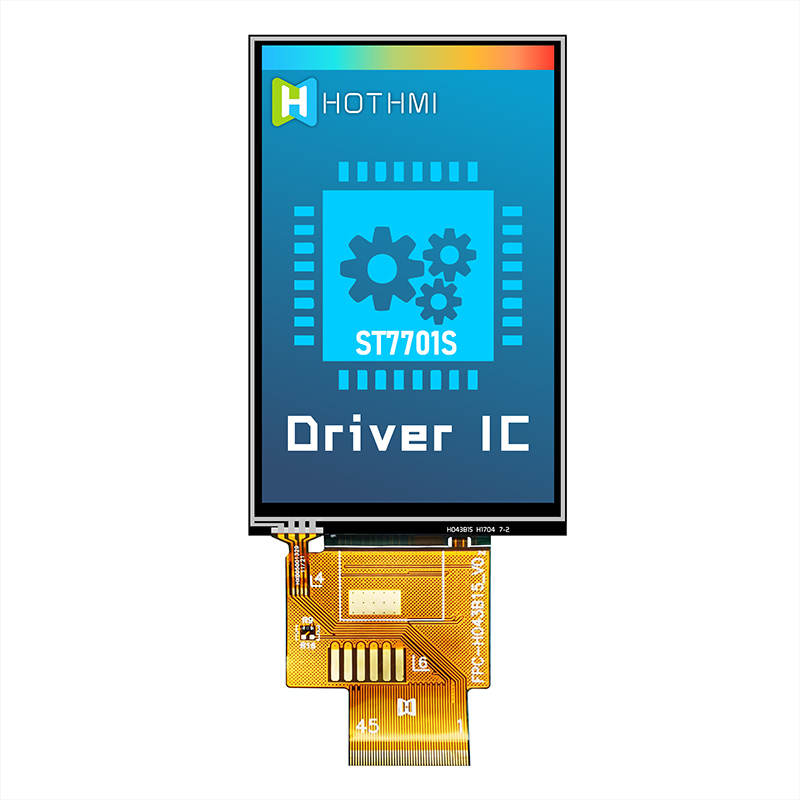

    驅動芯片:ST7701S

產品敘述

4.3寸TFT電阻觸控屏--工業級LCD液晶顯示屏制造商--深圳鑫洪泰官網

4.3寸TFT IPS全視角 480X800分辨率 LCD電阻觸控屏-TFT液晶模組廠 TFT-H043B15WVIST3R45



TFT-H043B15WVIST3R45 是一款帶電阻式觸摸屏的高品質 4.3 英寸 TFT-LCD 顯示模塊。 它具有 60.86x102.57毫米的緊湊尺寸,有效面積為 56.16x93.6 毫米(4.3" 對角線),分辨率為 480x800 像素。顯示模塊配備了 ST7701S 控制器 IC,它支持 SPI(3 線/4 線)接口,可與您的項目無縫集成。此 TFT LCD 模塊擁有 350 cd/m2 的亮度,非常適合在明亮的環境中使用。其 500:1 的對比度(典型值)確保圖像和文本清晰銳利。 TFT-H043B15WVIST3R45 TFT LCD 模塊設計為在 3.3V(典型值 3.3V)的電源電壓下運行,提供高效的功耗。該模塊可承受很寬的溫度范圍,工作溫度范圍為-20至+70℃,存儲溫度范圍為-30至+80℃。 這使其適用于各種應用,即使是在具有挑戰性的環境中。 憑借其令人印象深刻的功能和可靠的性能,TFT-H043B15WVIST3R45 TFT-LCD 顯示模塊是您下一個項目的絕佳選擇。




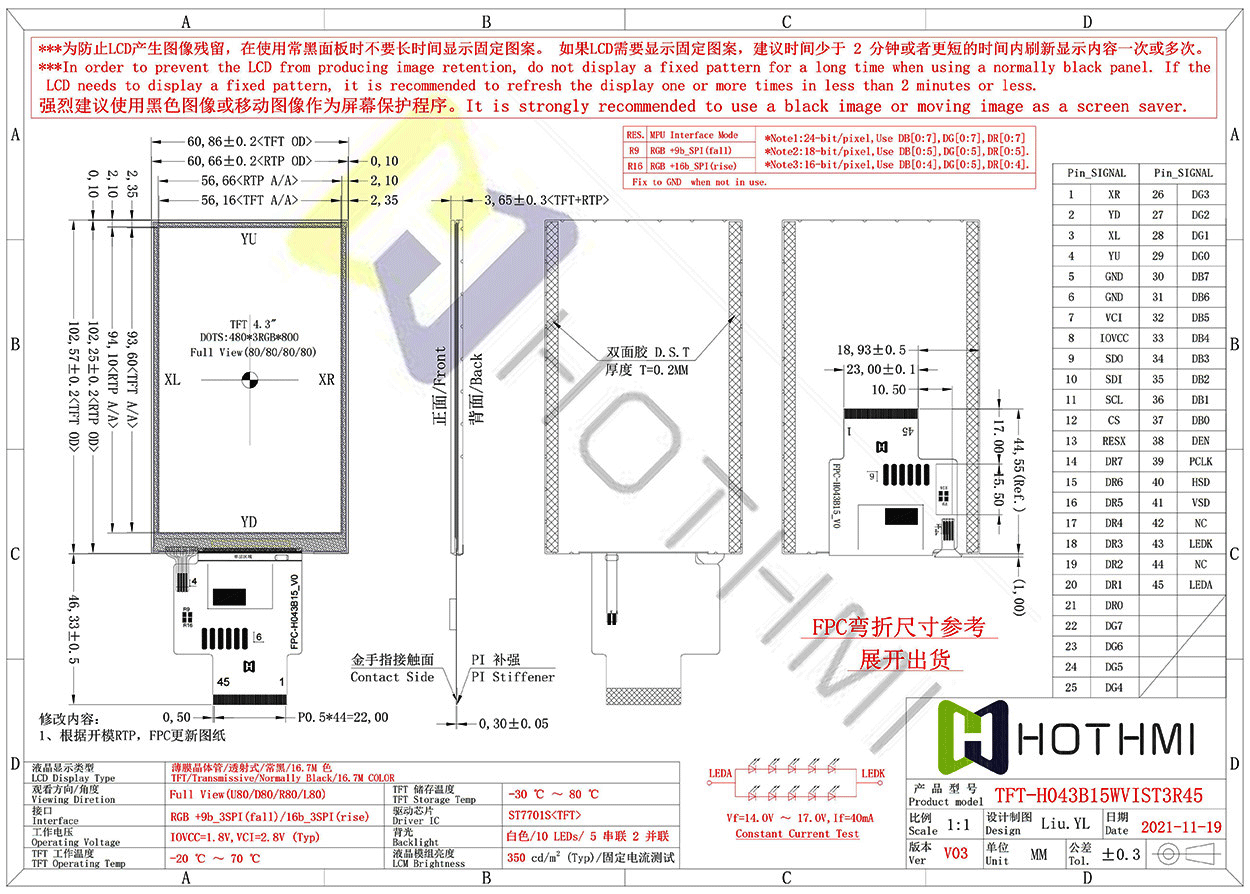

產品規格說明


屬性

標準值

單元

顯示屏尺寸

4.3

Inch

像素

480(H)*3(RGB)* 800(V)

dots

顯示區域

56.16x93.6

mm

外形尺寸

60.86x102.57x3.65

mm

視角方向

全視角

-

接口方式

SPI+RGB

-

驅動 IC

ST7701S

-

驅動功率

VCI=3.3V(Typ)

V

背光

-

-

觸控面板

電阻式觸控RTP

觸控驅動IC

-

-

運行溫度

-20 ~ +70

儲存溫度

-30 ~ +80



Pin 功能定義



Pin NO.

Symbol

Description

1

RTP-XR/CTP-SCL

Touch control pin

2

RTP-YD/CTP-SDA

Touch control pin

3

RTP-XL/CTP-INT

Touch control pin

4

RTP-YU/CTP-RES

Touch control pin

5~6

GND

Ground

7

VCI

Digital Power

8

IOVCC

Power Supply for I/O System

9

SDO

Serial data output pin used for the SPI Interface.

10

SDI

Serial data input/output bidirectional pin for SPI Interface.

11

SCL

Serial clock input for SPI interface.

12

CS

A chip select signal

13

RESX

TFT Reset Pin

14~21

DR[7~0]

Red data bus

22~29

DG[7~0]

Green data bus

30~37

DB[7~0]

Blue data bus



38



DEN

Data input enable.

Low: access enabled ;

High: access inhibited

39

PCLK

Pixel clock input pin

40

HSD

Horizontal sync signal

41

VSD

Vertical sync signal

42

NC

No Connect

43

LEDK

LED Cathode

44

NC

No Connect

45

LEDA

LED Anode
