您的當前位置:首頁  >  產品中心  >  含驅動板TFT模組  >  智能串口屏|組態屏|RS232|UART|CAN|帶電阻電容屏系列  >  6.86英寸480x1280點陣TFT液晶顯示屏模塊URAT 智能串口屏 電容式觸摸屏 HMI IPS 陽光下可讀/HTMH068A04-UART

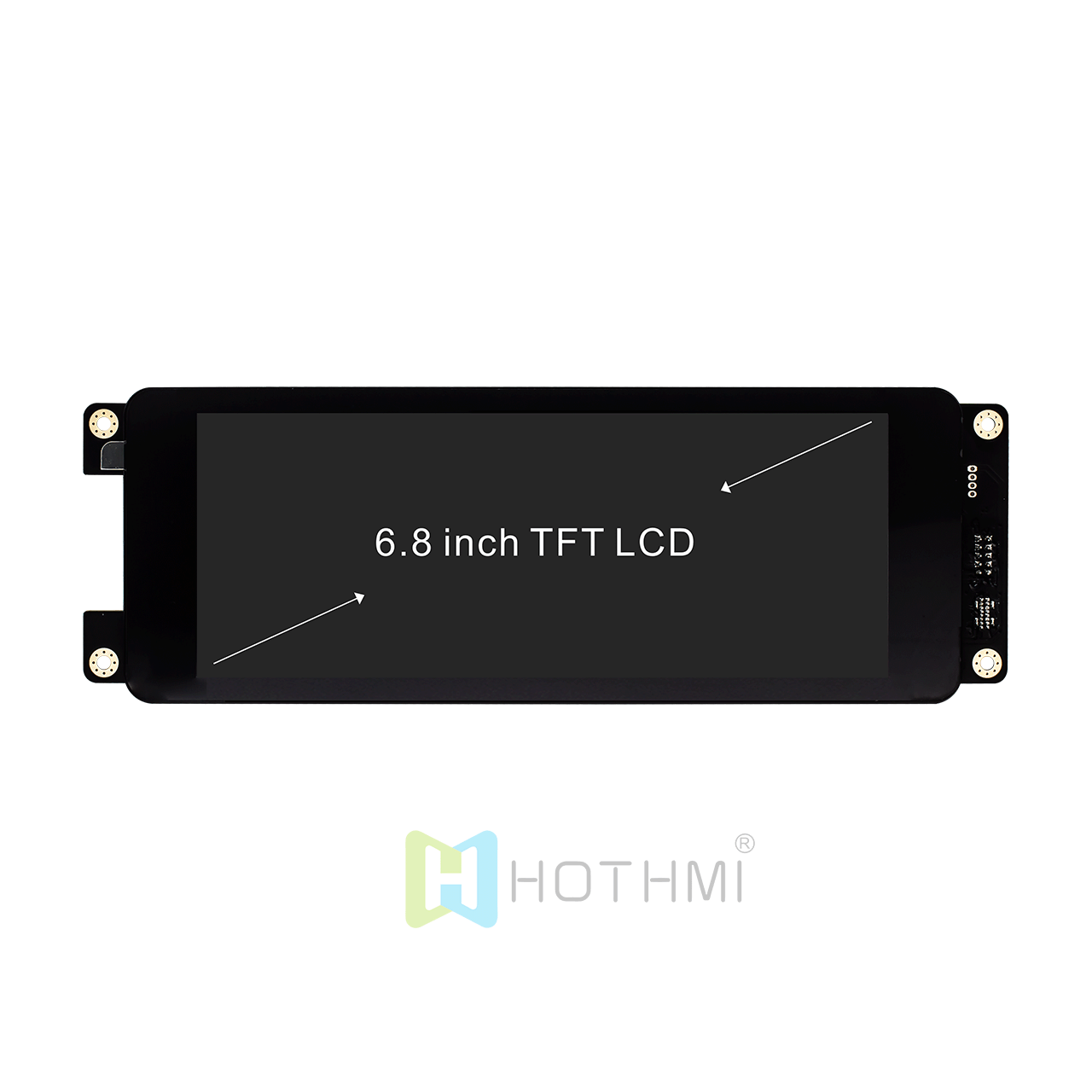

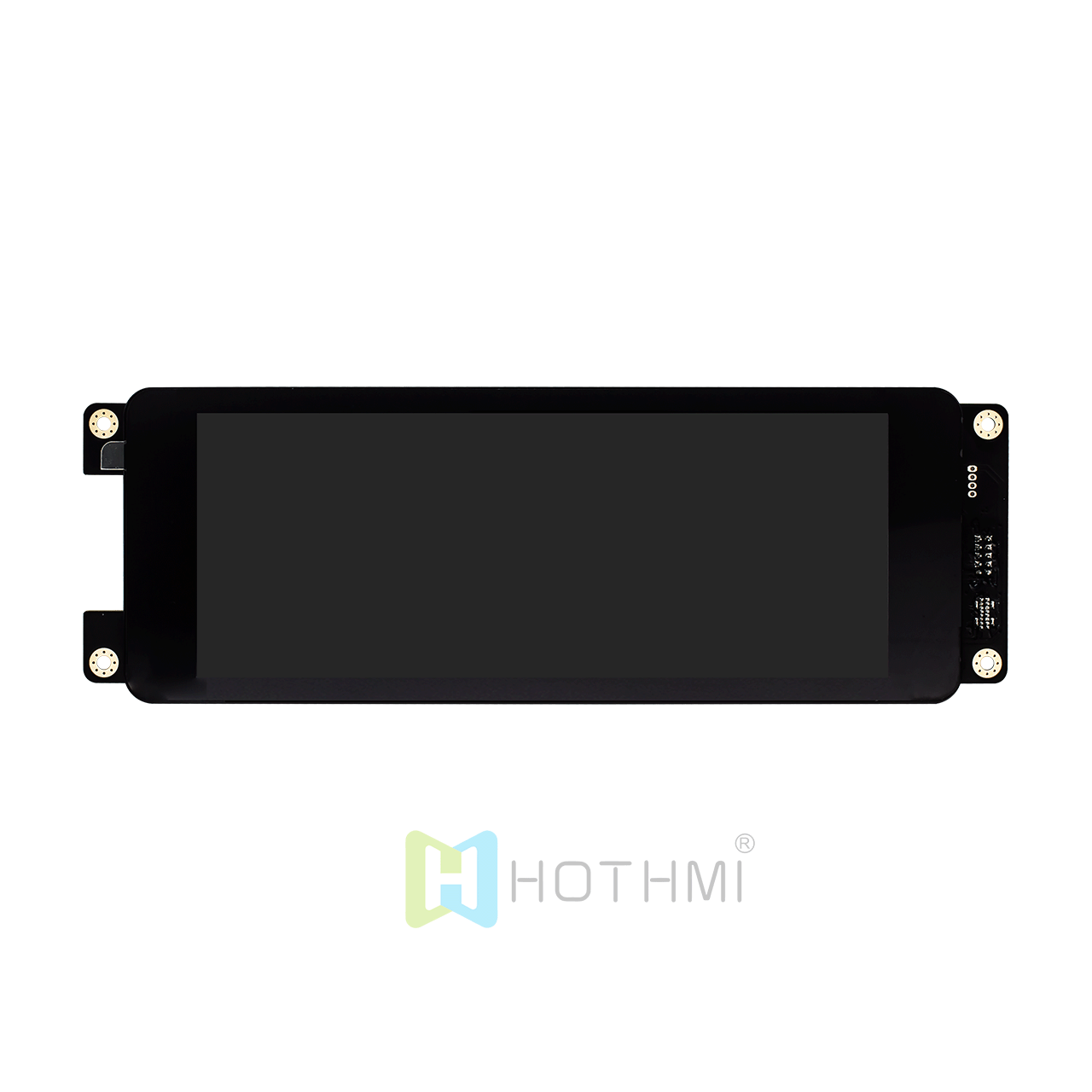

  • 型號: 6.86英寸480x1280點陣TFT液晶顯示屏模塊URAT 智能串口屏 電容式觸摸屏 HMI IPS 陽光下可讀/HTMH068A04-UART

    類型:TFT模組

    顯示像素:480x1280

    外形尺寸 :73.5x210.0x.9.25

    VA尺寸:6.86

    AA尺寸 :6.86

    有效尺寸mm:60.192x160.512

    應用:車載,醫療,工控

    視角:IPS全視角

    背光/亮度:800cd/m2

    引腳:FPC-10PIN

    接口方式:UART(TTL)

    特殊說明:帶電容觸控功能

    工作溫度:-20~70℃

    供電電壓:5.0V

    驅動芯片:T.B.D

    PDF下載
產品敘述

UART顯示屏是什么?

HOTDISPLAY UART監視器是一個使用UART串行端口進行通信的LCD屏幕。用戶通過單片機向串行液晶屏發送指令,串行屏自動完成在液晶屏上繪圖的所有操作。由于其操作簡單,即使是不懂任何編程的人也可以輕松地開發出他們想要的人機交互界面。

HOTDISPLAY UART監視器由兩部分組成:串行屏幕硬件和附帶的串行屏幕軟件:

1.硬件部分包括處理器、液晶屏、電阻式觸摸屏或電容式觸摸屏FLASH存儲器RS232或485串口芯片、音視頻解碼芯片SD卡插槽等。部分型號還包括WIFI、4G、藍牙等模塊、語音識別、面部識別、指紋識別等。

2.操作軟件一般分為兩部分,即運行在UART顯示器上的系統軟件和運行在PC Windows操作系統上的界面開發軟件UI Editor,用于程序調試軟件UI EZUI。

用戶首先使用UI編輯器創建一個“Project BIN文件”,然后通過串行顯示器的UART端口、USB端口或SD卡將編譯后的“Project BIN”文件下載到串行顯示器的FLASH中。

UART顯示器的應用領域有哪些?

HOTDISPLAY UART顯示器廣泛應用于工業自動化、電力、電信、環保、醫療、金融、石油、化工、交通、能源、地質、冶金、公眾查詢與監控、智能家電、交通、鐵路、數據中心、充電站、電力、醫療、國防安全、共享設備等數十個行業和領域。

定制排線/FPC:根據您的需求,調整電纜的長度、位置和引腳排列,或者添加其他連接器。獲得經過精確設計的電纜解決方案,使您的連接更加精簡且安全。
觸摸屏附加組件:通過電容式或電阻式觸摸屏技術提升您的用戶體驗。我們可以調整觸摸屏的玻璃厚度或形狀,以確保完美適配您的設計。
界面定制:從多種界面選項中選擇,或者與我們的專家交流,選擇最適合您項目的界面選項。我們可以將 HI、USB、SPI、VGA 等接口整合到您的顯示器中,以實現您的設計目標。
蓋板玻璃:為您的顯示器配備定制切割的蓋板玻璃,以提高耐久性??梢赃x擇各種厚度的蓋板玻璃,并進行光學粘合,以防止?jié)駳夂退樾肌?/span>

HTM-H068A04-UART-A01 圖紙_00.jpg
