用寬廣的視角，顯多彩的視界！
由于普通TFT顯示屏基本是FPC軟排線引出，通過焊接或者插座連接到客戶的主板，部分產品還需要有外圍元件電路才能使用。
為了方便客戶使用，鑫洪泰HOTLCD設計了一種內置SSD1963驅動芯片和帶固定轉接板結構的TFT模塊，是一種由普通TFT顯示屏通過增加PCB轉接到客戶主板的TFT模塊，優點在于結構固定方便、無需焊接外圍元件和接口選擇即可連接客戶主板使用。
目前有1.44寸、1.8寸、2.0寸、2.4寸、2.8寸、3.2寸、3.5寸、4.3寸、5.0寸、7.0寸、8.0寸、10.1寸等多種尺寸供客戶選擇，一般應用于工控設備。
| 勾選 | 型號 | 產品類型 | 顯示內容 | 產品圖 |
外形尺寸 (mm) |
視域窗口尺寸 (mm) |
顯示尺寸 mm/英寸 |
有效尺寸 mm |
視角 | 背光類型或亮度 | 連接方式PIN數 | 接口方式 | 特殊說明 | 工作溫度 | 供電電壓 | IC芯片型號 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

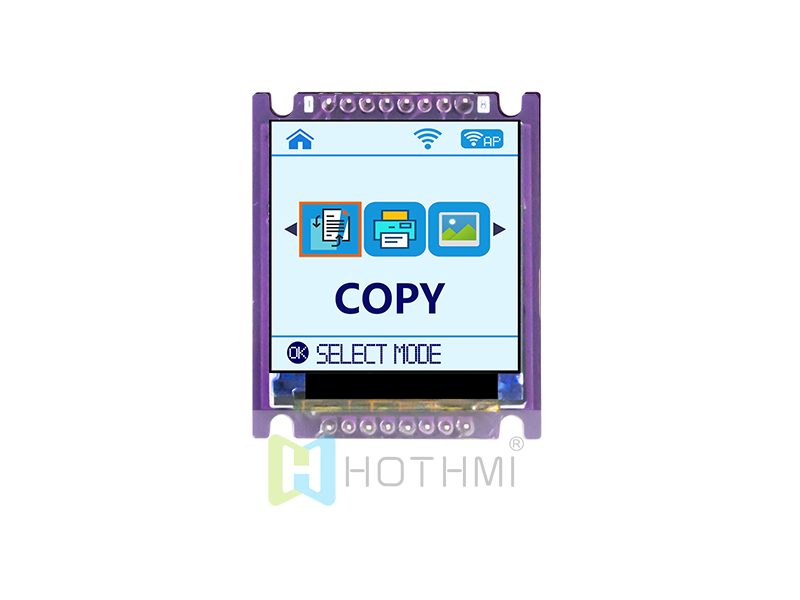

| 1.3寸彩色 TFT LCD 模塊方形顯示屏 240x240 像素 SPI 適用于 Arduino、手持設備 HTM-H013A2-SPI-A01 | TFT 帶板模塊 | 240x240 |
|
30x36x2.13 | 1.3 | 1.3 | 23.4x23.4 | 全視角 | 300cd/m2 | 8pin | SPI | 抗靜電ESD 8KV | -20~70℃ | 3.3V | ST7789 | |

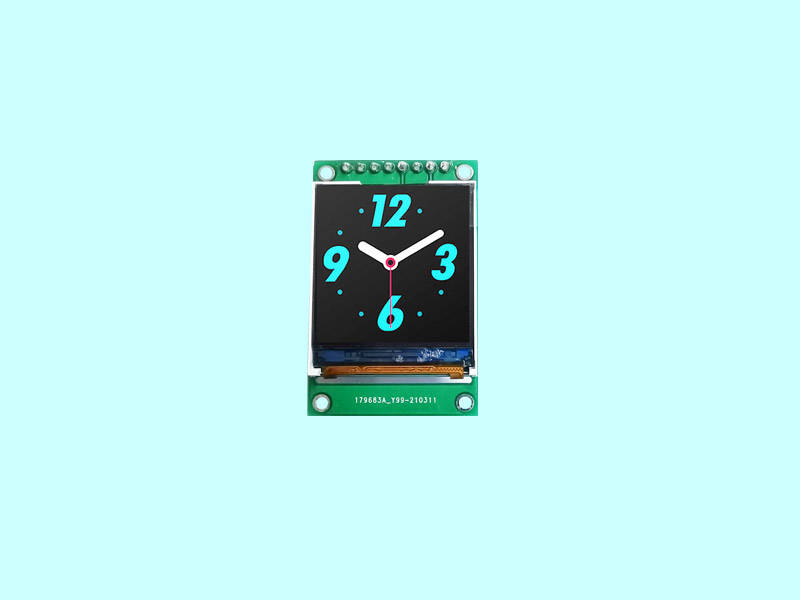

| 1.44寸TFT彩屏128x128分辨率 TFT 模塊面板帶 LCD 控制板 HTM-H014A05-SPI-A01 | TFT帶板模塊 | 128x128 |
|
30x46.5x11.3 | 1.44 | 1.44 | 25.5x26.5 | 全視角 | 300cd/m2 | 12pin | SPI | 抗靜電ESD 8KV | -20~70℃ | 3.3V | ST7735 | |
| 1.44寸TFT/128*128分辨率/SPI串口/LCM-TFT014T1QQS4LN08D-V01 | TFT 方屏 | 128x128 |
|
30.0x46.5x3.4 | 1.44 | 1.44 | 25.5x26.5 | 12H | 400cd/m2 | 8PIN | SPI | 抗靜電ESD 8KV | -20~70℃ | 3.0v | ST7735S | |
| 1.44寸TFT/128*128分辨率/SPI串口/HTM0144A01 | TFT-LCM | 128x128 |
|
45.0x32.36 | 1.44 | 1.44 | 26.5x25.5 | 12H | 400cd/m2 | 8PIN | SPI | 帶板 | -20~70℃ | 3.3v | ST7735 | |
| 2.0寸TFT模組液晶顯示屏/240*320分辨率/高亮|MCU SPI-4L接口/HTM020A01 | TFT LCM | 240x320 |
|
35.7x51.2x4.0 | 2.0 | 2.0 | 30.60x40.80 | Full View | 750cd/m2 | 8PIN | SPI | -20~70℃ | 3.3V | ST7789V | ||
| 2.4寸TFT模塊|240X320分辨率|MCU SPI-4L接口|內置ST7789V IC|HTM-TFT024A16-SPI | SPI-TFT | 240x320 |
|
73.35x46.07x4.95 | 2.4 | 2.4 | 49.96x37.72 | 全視角 | 700cd/m2 | 8PIN | SPI | 抗靜電ESD 8KV | -30~80℃ | 3.3V | ST7789V | |
| 2.4寸TFT液晶模組SPI串口/HTM024SPI-3 | TFT 帶板模塊 | 240x320 |
|
72.26x43.0x3.6 | 2.4 | 2.4 | 36.72x48.96 | Full View | 850cd/m2 | 8PIN | SPI | 抗靜電ESD 8KV | -20~70℃ | 3.3v | ST7789V | |
| 2.8寸彩色TFT LCD 模塊 Display 240x320像素 SPI 應用于Arduino，手持設備 HTM-TFT028A16-SPI | TFT 帶板模塊 | 240x320 |
|
88x53.3x10.9 | 2.8 | 2.8 | 57.6x43.2 | 全視角 | 700cd/m2 | 8pin | SPI | 抗靜電ESD 8KV | -30~80℃ | 3.3V | ST7789V | |
| 2.8寸標準彩屏240x320 ST7789 TFT 模塊面板帶 LCD 控制器板 LCM-TFT028T2 | TFT帶板模塊 | 240x320 |
|
51.0x81.2x2.3 | 2.8 | 2.8 | 43.2x57.6 | 6H | 10pin | SPI | 抗靜電ESD 8KV | -20~70℃ | 3.3V | ST7789 | ||
| 2.8寸TFT液晶模組/帶中文字庫/240*320分辨率/TN/SPI 接口/LCM-TFT028T2 | TFT LCM帶中文字庫 | 240x320 |
|
51.0x81.2x2.3 | 2.8 | 2.8 | 43.2x57.6 | 6H | SPI | -20~70℃ | 3.3V | ST7789 |
