即LCD屏和PCB板組合而成的液晶顯示模組，PCB板內置邦定或者貼片LCD驅動芯片，使用時只需MCU IO口與液晶顯示模組的數據接口連接即可驅動顯示。
鑫洪泰公司目前可以提供的液晶顯示模組的技術規格如下：
工藝類型：TN、HTN、STN、FSTN和最新的VA全視角工藝；
偏光模式：全透、半透、反射、RDF；
接口類型：MCU/3line-SPI,I2C
PIN間距：2.54mm、2.0mm、1.8mm、1.5mm、1.27mm；
最大尺寸：395mm X 345mm；
驅動路數：1/4DUTY,1/8DUTY,（占空比）；
電壓范圍：2.5V~5V。
| 勾選 | 型號 | 產品類型 | 顯示內容 | 產品圖 |
外形尺寸 (mm) |
視域窗口尺寸 (mm) |
顯示尺寸 mm/英寸 |
產品應用 | 視角 | 背光類型或亮度 | 連接方式PIN數 | 接口方式 | 特殊說明 | 工作溫度 | 供電電壓 | IC芯片型號 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

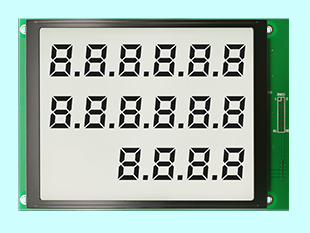

| 加油機液晶顯示模組/符合國家標準/HTM68227 | 段碼LCM | 段碼 |
|
200x140x13.5 | 151x120.2 | 加油機 | 6H | 黃綠光 | 20PIN/6PIN | -20~70℃ | 5.0v | |||||

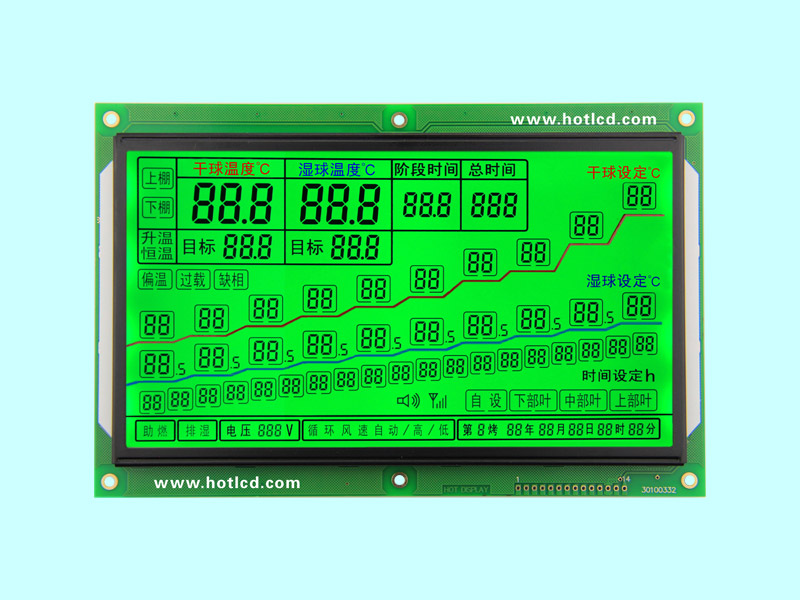

| 烤煙葉機專用液晶顯示模組/HTM68228 | 筆段LCM | 筆段 |
|
190x123x11 | 168.61x91.5 | 烤煙葉機 | 6H | 綠色 | 14PIN | SPI | 符合烤煙葉機國家標準 | -20~70℃ | 5.0V | HT1621 | ||

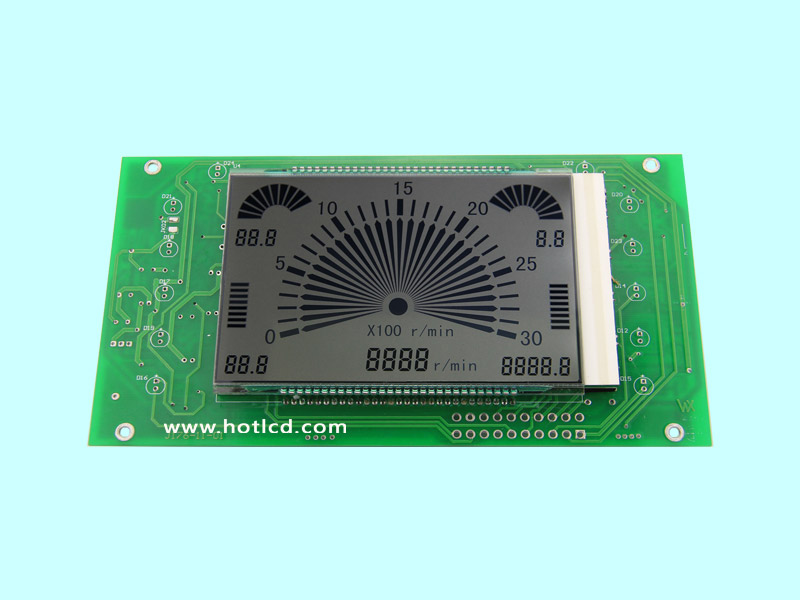

| 汽車測試轉速表液晶模組 | 筆段LCM | 按需定制 |
|
按需定制 | 汽車儀器儀表 | 6H | SPI | -20~70℃ | 5.0v | |||||||
| 醫療設備液晶顯示模組 | 筆段LCM | 按需定制 |
|
按需定制 | 制氧機、血壓計、血糖計 | 12H | SPI | -20~70℃ | 5.0v | |||||||

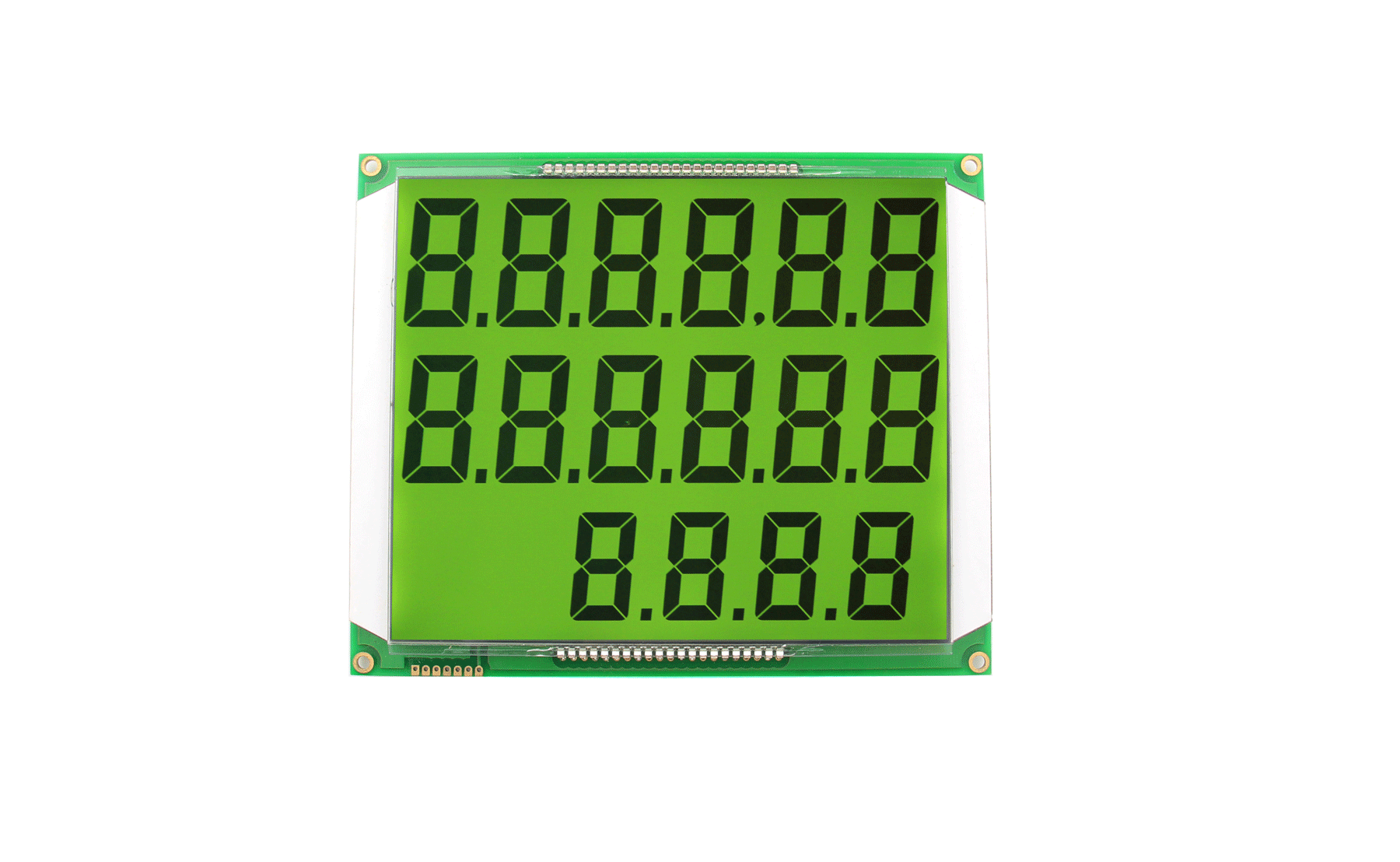

| 加油機液晶顯示模組/HTM68200 | 筆段LCM | 按需定制 |
|
152.4*126*7.7 | 加油機 | 6H | 7PIN | -20~70℃ | 5.0v | |||||||

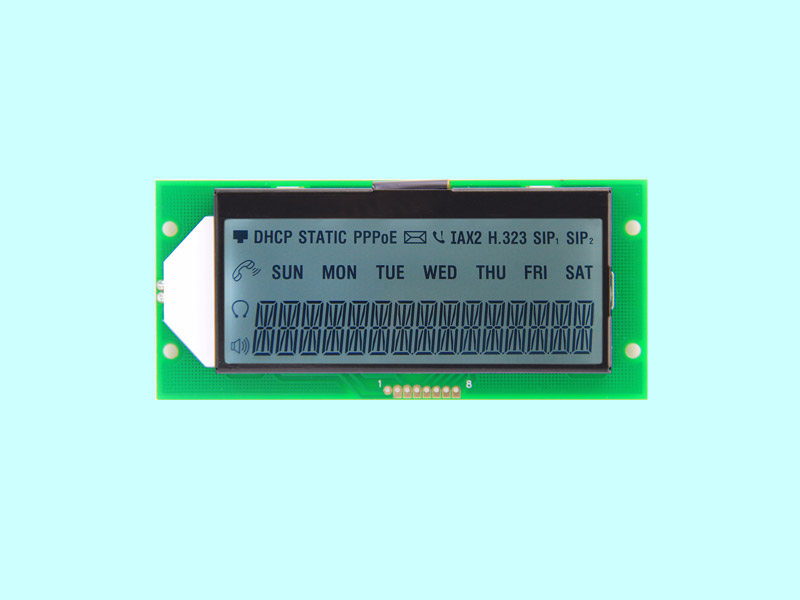

| 網絡電話液晶顯示模組 | 筆段LCM | 按需定制 |
|
按需定制 | 網絡電話 | -20~70℃ | 5.0v | |||||||||

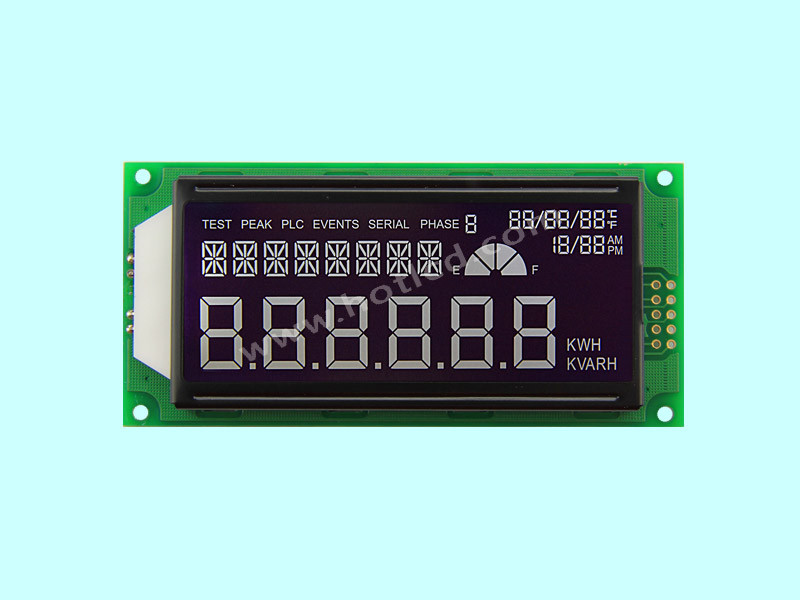

| 電表筆段液晶顯示模組 | 筆段LCM | 按需定制 |
|
按需定制 | ||||||||||||

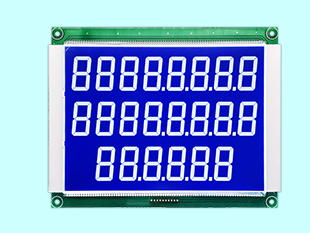

| 藍底白字液晶顯示模組/加氣機 加油機液晶顯示模組/HTM68493 | 段碼LCM | 段碼 |
|
200x159x13.6 | 170.9x124 | 加氣機，加油機 | 6H | 白光 | 20PIN | I2C | -20~70℃ | 3.3V/5V可選 | PCF 8576 | |||

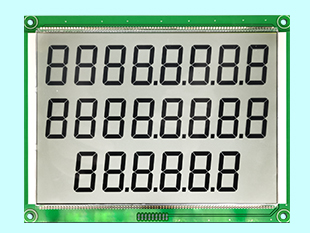

| 白底黑字液晶顯示模組/加氣機/加氫站設備/天然氣設備/加油機/液晶顯示模組/HTM68493 | 段碼LCM | 段碼 |
|
200x159x13.6 | 170.9x124 | 加氫站設備，天然氣設備，加氣機，加油機 | 6H | 白光 | 20PIN | I2C | -20~70℃ | 3.3V/5V可選 | PCF 8576 |
