液晶顯示模組、液晶模塊，是指將液晶顯示器件,連接件，控制與驅動等外圍電路，PCB電路板，背光源,結構件等裝配在一起的組件。
鑫洪泰公司目前可以提供的液晶顯示模組（LCM）的技術規格如下：
點陣數有：122*32、128*64、160*32、256*32、192*64、240*64、160*128、240*128、256*128、320*240、640*200等標準品
工作溫度：常溫0～+50℃、寬溫-20～+70℃、超寬溫-30～+80℃；
接口類型：3線或4線SPI串口、8位或16位MCU并口、I2C、RS232或RS485、USB接口；
顯示模式：白底黑字、黃綠底黑字、藍底黑字、藍底白字、黑底白字、定制絲印顏色等；
| 勾選 | 型號 | 產品類型 | 顯示內容 | 產品圖 |
外形尺寸 (mm) |
視域窗口尺寸 (mm) |
顯示尺寸 mm/英寸 |
點間距 mm |
視角 | 背光類型或亮度 | 連接方式PIN數 | 接口方式 | 特殊說明 | 工作溫度 | 供電電壓 | IC芯片型號 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3.3 英寸 160x160 LCD 圖形顯示屏/DFSTN 負片顯示屏/UC1698/MCU/Arduino/黑底白字 HTM160160C-41W-A3P | 圖形液晶模組 | 160x160 |
|
82.4x66.0x9.5 | 60.0x60.0 | 54.38x54.38 | 0.34x0.34 | 9H | FFC-18PIN | MCU | 防靜電ESD 8KV | -20~70℃ | +3.3 V | UC1698 | ||
| 3.3 英寸 160x160 LCD 圖形顯示屏/STN-顯示屏/UC1698/Arduino/藍色背景配白色文字 HTM160160C-25W-A3P | 圖形液晶模組 | 160x160 |
|
82.4x66.0x9.5 | 60.0x60.0 | 54.38x54.38 | 0.34x0.34 | 9H | FFC-18PIN | MCU | 防靜電ESD 8KV | -20~70℃ | 3.3V | UC1698 | ||
| 3.3 英寸 160x160 LCD 圖形液晶模塊 | FSTN+ | UC1698 | MCU | Arduino | 白底灰字 HTM160160C-31W-A3P | 圖形液晶模組 | 160x160 |
|
82.4x66.0x9.5 | 60.0x60.0 | 54.38x54.38 | 0.34x0.34 | 9H | FFC-18PIN | MCU | 防靜電ESD 8KV | -20~70℃ | 3.3V | UC1698 | ||
| 3.3 英寸160x160 LCD 圖形液晶模塊 | STN+ | UC1698 | MCU | Arduino HTM160160C-01Y-A3P | 圖形液晶模組 | 160x160 |
|
82.4x66.0x9.5 | 60.0x60.0 | 54.38x54.38 | 0.34x0.34 | 9H | FFC-18PIN | MCU | 防靜電ESD 8KV | -20~70℃ | 3.3V | UC1698 | ||
| 5.1寸240x128 圖形液晶顯示模組/5.1寸圖形LCD/MCU/RA8803/5.0v/RGB紅綠藍背光/Arduino HTM240128Z-35S-A5P | 圖形液晶模組 | 240x128 |
|
144..0x104.0x14.6 | 114.0x64.0 | 107.95x57.55 | 0.45x0.41 | 6H | 20PIN | MCU | 防靜電ESD 8KV | -20~70℃ | 5.0V | RA8803 | ||
| 5.1寸240x128 圖形液晶顯示模組 | 240 x 128 寸圖形LCD | MCU | RA8803 |5.0v|Arduino HTM240128Z-11Y-A5P | 圖形液晶模組 | 240x128 |
|
144..0x104.0x14.6 | 114.0x64.0 | 107.95x57.55 | 0.45x0.41 | 6H | 20PIN | MCU | 防靜電ESD 8KV | -20~70℃ | 5.0V | RA8803 | ||

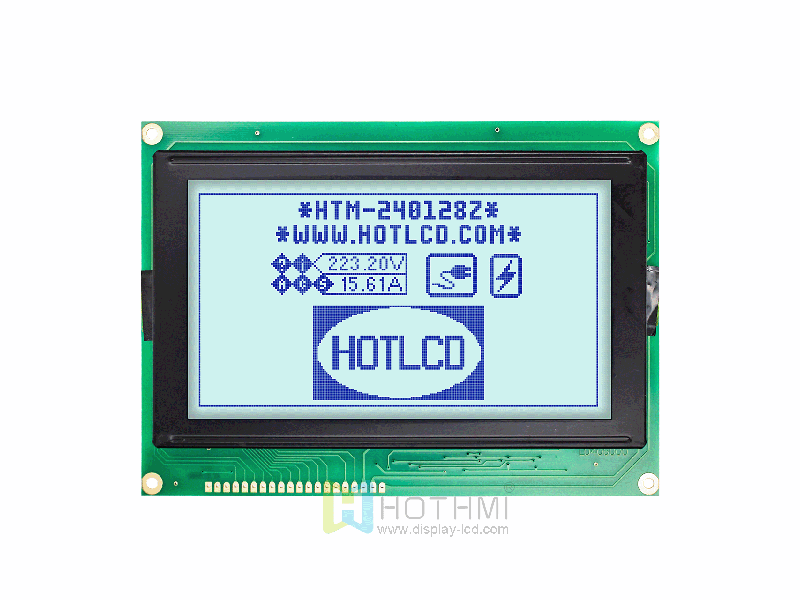

| 5.1寸240x128 圖形液晶顯示模組/240x128 寸灰底藍字圖形LCD/MCU/RA8803/5.0v/Arduino HTM240128Z-11W-A5P | 圖形液晶模組 | 240x128 |
|
144..0x104.0x14.6 | 114.0x64.0 | 107.95x57.55 | 0.45x0.41 | 6H | 20PIN | MCU | 防靜電ESD 8KV | -20~70℃ | 5.0V | RA8803 | ||

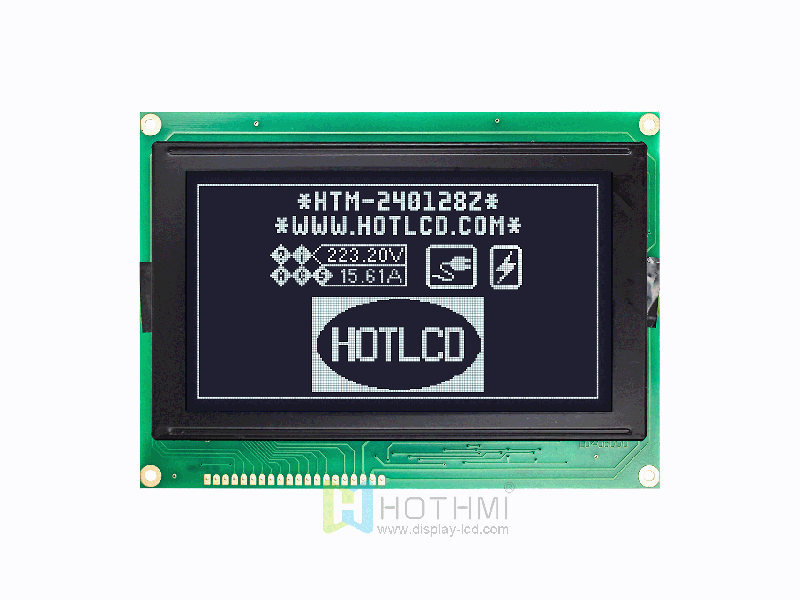

| 5.1寸240x128 圖形液晶顯示模組/240x128寸黑底白字圖形LCD/MCU/RA8803/Arduino HTM240128Z-41W-A5P | 圖形液晶模組 | 240x128 |
|
144..0x104.0x14.6 | 114.0x64.0 | 107.95x57.55 | 0.45x0.41 | 6H | 20PIN | MCU | 防靜電ESD 8KV | -20~70℃ | 5.0V | RA8803 | ||

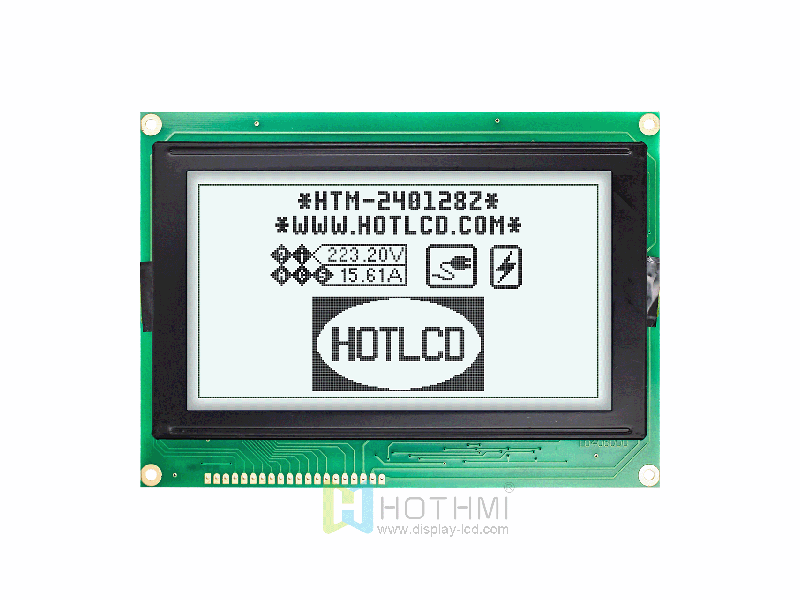

| 5.1寸240x128 圖形液晶顯示模組/240x128寸白底灰字圖形LCD/MCU/RA8803/Arduino HTM240128Z-31W-A5P | 圖形液晶模組 | 240x128 |
|
144..0x104.0x14.6 | 114.0x64.0 | 107.95x57.55 | 0.45x0.41 | 6H | 20PIN | MCU | 防靜電ESD 8KV | -20~70℃ | +3.3 V | RA8803 | ||

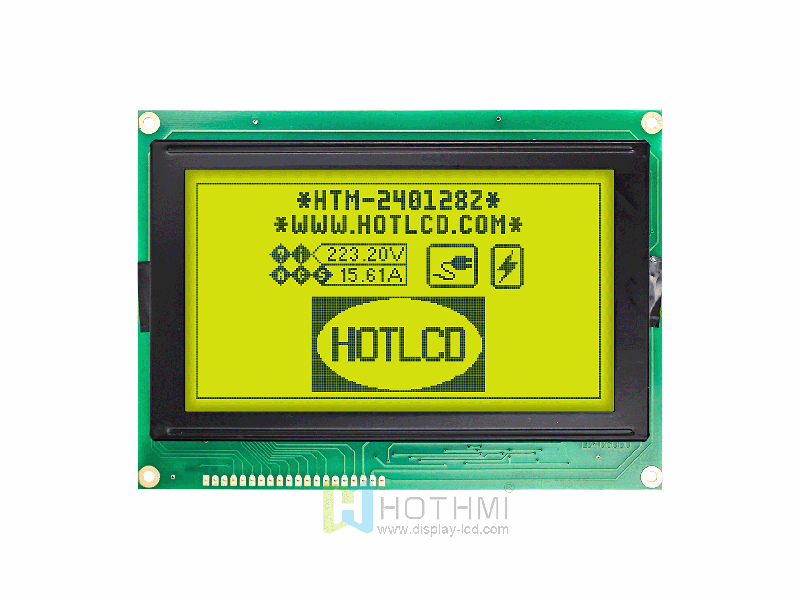

| 5.1寸240x128 圖形液晶顯示模組/240x128 寸圖形LCD/MCU/STN+黃綠背光/RA8803/Arduino HTM240128Z-01Y-A5P | 圖形液晶模組 | 240x128 |
|
144..0x104.0x14.6 | 114.0x64.0 | 107.95x57.55 | 0.45x0.41 | 6H | 20PIN | MCU | 防靜電ESD 8KV | -20~70℃ | 5.0V | RA8803 |
