液晶顯示模組、液晶模塊，是指將液晶顯示器件,連接件，控制與驅動等外圍電路，PCB電路板，背光源,結構件等裝配在一起的組件。
鑫洪泰公司目前可以提供的液晶顯示模組（LCM）的技術規格如下：
點陣數有：122*32、128*64、160*32、256*32、192*64、240*64、160*128、240*128、256*128、320*240、640*200等標準品
工作溫度：常溫0～+50℃、寬溫-20～+70℃、超寬溫-30～+80℃；
接口類型：3線或4線SPI串口、8位或16位MCU并口、I2C、RS232或RS485、USB接口；
顯示模式：白底黑字、黃綠底黑字、藍底黑字、藍底白字、黑底白字、定制絲印顏色等；
| 勾選 | 型號 | 產品類型 | 顯示內容 | 產品圖 |
外形尺寸 (mm) |
視域窗口尺寸 (mm) |
顯示尺寸 mm/英寸 |
點間距 mm |
視角 | 背光類型或亮度 | 連接方式PIN數 | 接口方式 | 特殊說明 | 工作溫度 | 供電電壓 | IC芯片型號 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

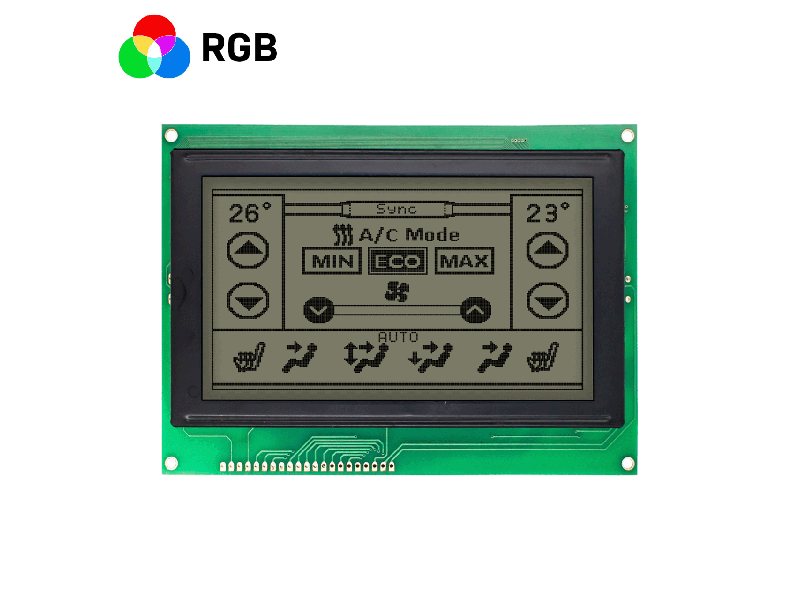

| 5.1英寸240x128 圖形LCD點陣顯示模組 | RGB紅綠藍背光 | 5.0V | MCU | RA6963| Arduino HTM240128A-35S-A5P | 圖形液晶模組 | 240x128 |
|
144..0x104.0x14.6 | 114.0x64.0 | 107.95x57.55 | 0.45x0.41 | 6H | 21PIN | MCU | 防靜電ESD 8KV | -20~70℃ | 5.0V | RA6963 | ||

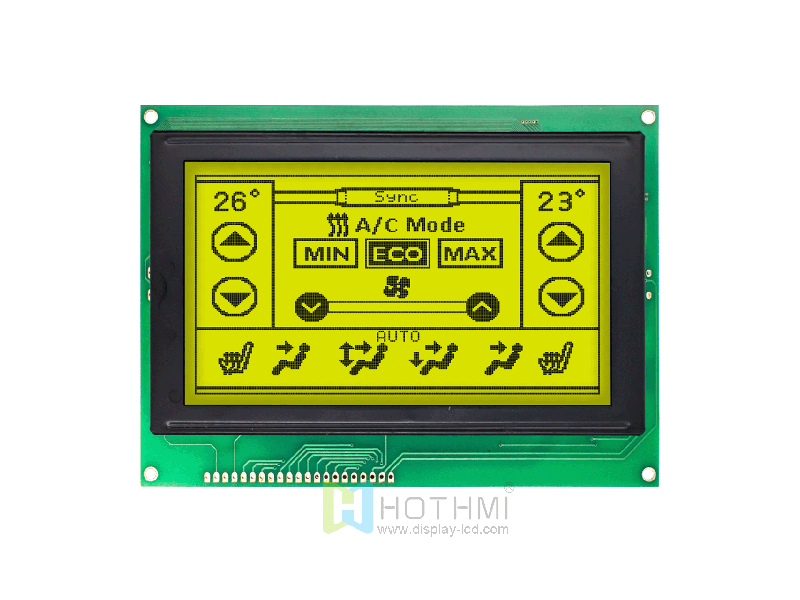

| 5.1英寸240x128 圖形LCD點陣顯示模組/ MCU/RA6963/Arduino /黃綠底深灰像素/Arduino HTM240128A-11Y-A5P | 圖形液晶模組 | 240x128 |
|
144..0x104.0x14.6 | 114.0x64.0 | 107.95x57.55 | 0.45x0.41 | 6H | 21PIN | MCU | 防靜電ESD 8KV | -20~70℃ | 5.0V | RA6963 | ||

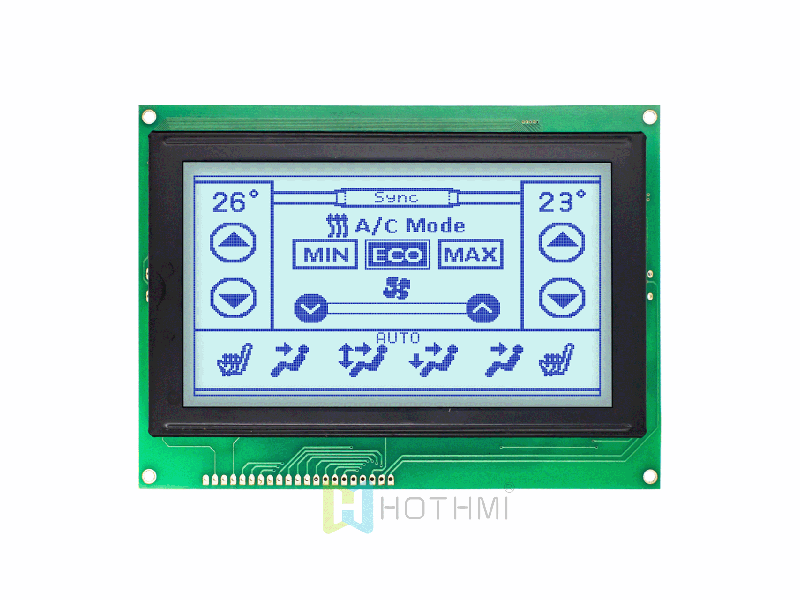

| 5.1英寸240x128 圖形LCD點陣顯示模組 | 灰底藍字 | 5V | MCU | RA6963| Arduino HTM240128A-11W-A5P | 圖形液晶模組 | 240x128 |
|
144..0x104.0x14.6 | 114.0x64.0 | 107.95x57.55 | 0.45x0.41 | 6H | 21PIN | MCU | 防靜電ESD 8KV | -20~70℃ | 5.0V | RA6963 | ||
| 5.1英寸240x128 圖形LCD點陣顯示模組/黑底白字/FSTN/MCU/RA6963/Arduino HTM240128A-41W-A5P | TFT顯示屏 | 240x128 |
|
144..0x104.0x14.6 | 114.0x64.0 | 107.95x57.55 | 0.45x0.41 | 6H | 21PIN | MCU | 防靜電ESD 8KV | -20~70℃ | 5.0V | RA6963 | ||

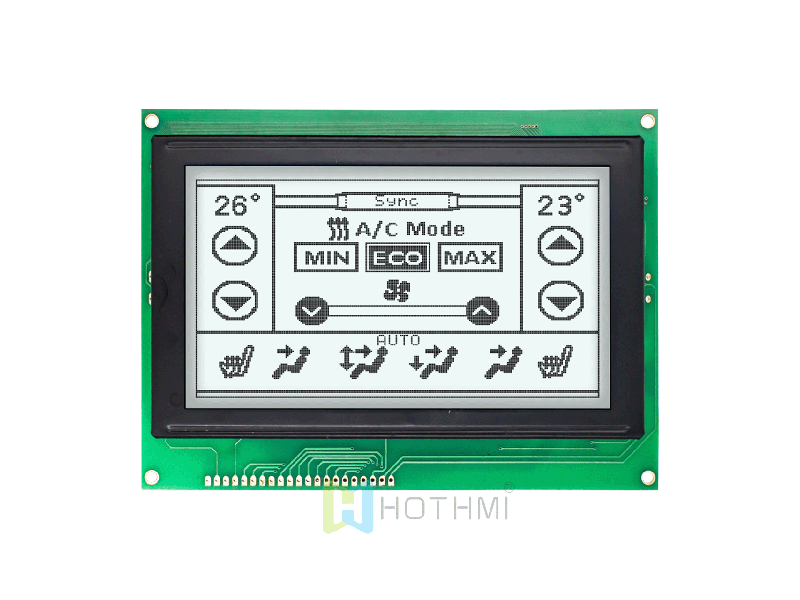

| 5.1英寸240x128 圖形LCD點陣顯示模組/白底灰字/FSTN/MCU/RA6963/Arduino HTM240128A-31W-A5P | 圖形液晶模組 | 240x128 |
|
144..0x104.0x14.6 | 114.0x64.0 | 107.95x57.55 | 0.45x0.41 | 6H | 21PIN | MCU | 防靜電ESD 8KV | -20~70℃ | 5.0V | RA6963 | ||

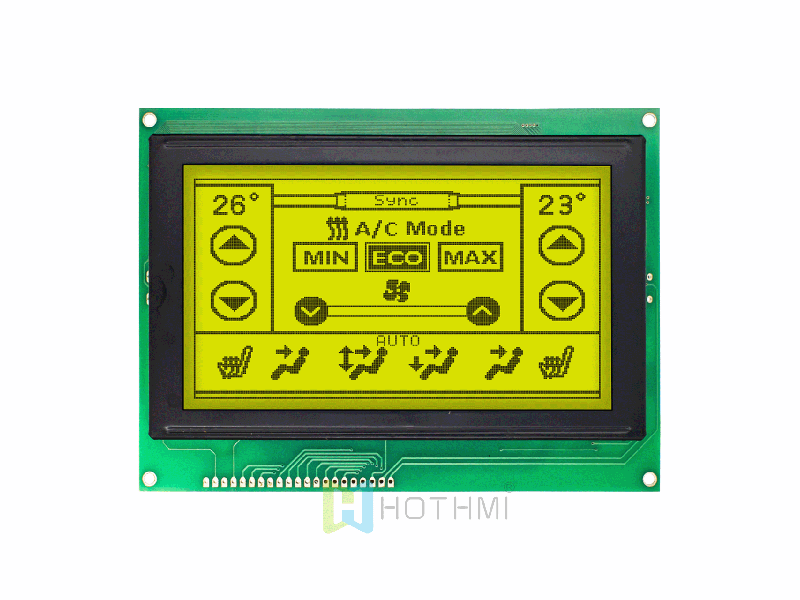

| 5.1英寸240x128 圖形LCD顯示模組/STN+黃綠背光/MCU/RA6963/Arduino HTM240128A-01Y-A5P | 圖形液晶模組 | 240x128 |
|
144..0x104.0x14.6 | 114.0x64.0 | 107.95x57.55 | 0.45x0.41 | 6H | 21PIN | MCU | 防靜電ESD 8KV | -20~70℃ | 5.0V | RA6963 | ||
| 3.6寸240x160圖形LCD液晶點陣模組/RGB紅綠藍背光/MCU | ST7529/Arduino/全透偏光片 HTM240160P-35S-N3P-V01 | 圖形液晶模組 | 240x160 |
|
84.5x71x5.5 | 77.5x48 | 77.42x44.96 | 0.261x0.261 | 16PIN | MCU | 防靜電ESD 8KV | -20~70℃ | +3.3 V | ST7529 | |||
| 3.6寸240x160圖形LCD液晶點陣模組/紅綠藍背光/MCU/ST7529/Arduino/全透偏光片 HTM240160P-11Y-N3P-V01 | 圖形液晶模組 | 240x160 |
|
84.5x71x5.5 | 77.5x48 | 77.42x44.96 | 0.261x0.261 | 6H | 16PIN | MCU | 防靜電ESD 8KV | -20~70℃ | +3.3 V | ST7529 | ||
| 3.6寸240x160圖形LCD液晶點陣模組 | STN+黃綠背光 | MCU | ST7529 | Arduino HTM240160P-11Y-N3P-V01 | 圖形液晶模組 | 240x160 |
|
84.5x71x5.5 | 77.5x48 | 77.42x44.96 | 0.261x0.261 | 6H | 16PIN | MCU | 防靜電ESD 8KV | -20~70℃ | +3.3 V | ST7529 | ||
| 3.6寸240x160圖形LCD液晶點陣模組 | STN+ |灰底藍字 | MCU | ST7529 | Arduino HTM240160P-11W-N3P-V01 | 圖形液晶模組 | 240x160 |
|
84.5x71x5.5 | 77.5x48 | 77.42x44.96 | 0.261x0.261 | 6H | 16PIN | MCU | 防靜電ESD 8KV | -20~70℃ | +3.3 V | ST7529 |
