● ■ 常規TFT一般都是長方形16:9或者4:3 比例,但是部分終端產品結構限制,長方形TFT無法滿足結構需求,因此,鑫洪泰HOTLCD開發出一系列圓形TFT和方形TFT來適應特殊產品需求。由于圓形的產品工藝特殊,生產良率較低,所以,成本也會比常規TFT高一些。
★:車規級和特殊型TFT顯示屏系列是鑫洪泰HOTLCD專為汽車電子及特殊行業而定制的一個高精尖類別產品。近幾年,隨著汽車電子的科技化、智能化的迅速發展,各車企在不斷地將中控顯示屏從單色到彩色,彩屏的尺寸從最小3.5寸到目前最大12.3寸,而且在中控屏身上做的功夫越來越多了,全液晶顯示儀表盤也將漸漸成為汽車“核心配置”。 鑫洪泰HOTLCD目前可以提供10.1寸、10.3寸、12.3寸三款長條形高分辨率車載顯示屏,后續將開發出更多更大尺寸的車規級特殊型顯示屏。
★:單色TFT:超高對比度,何懼陽光!鑫洪泰提供的Mono TFT的對比度高、視角廣,單色TFT液晶屏有TN positive 和black VA兩種工藝,雖然是單色顯示,但是使用主動式的TFT制程,對比度高達1000:1。單色TFT液晶模塊比起傳統的單色STNLCD模塊有更高的對比度、以及更快的反應速度,顯示效果優于單色STN LCD,部分模塊型號價格比STN更具競爭力。
勾選 | 型號 | 產品類型 | 顯示內容 | 產品圖 |
外形尺寸 (mm) |
視域窗口尺寸 (mm) |
顯示尺寸 mm/英寸 |
有效尺寸 mm |
視角 | 背光類型或亮度 | 連接方式PIN數 | 接口方式 | 特殊說明 | 工作溫度 | 供電電壓 | IC芯片型號 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

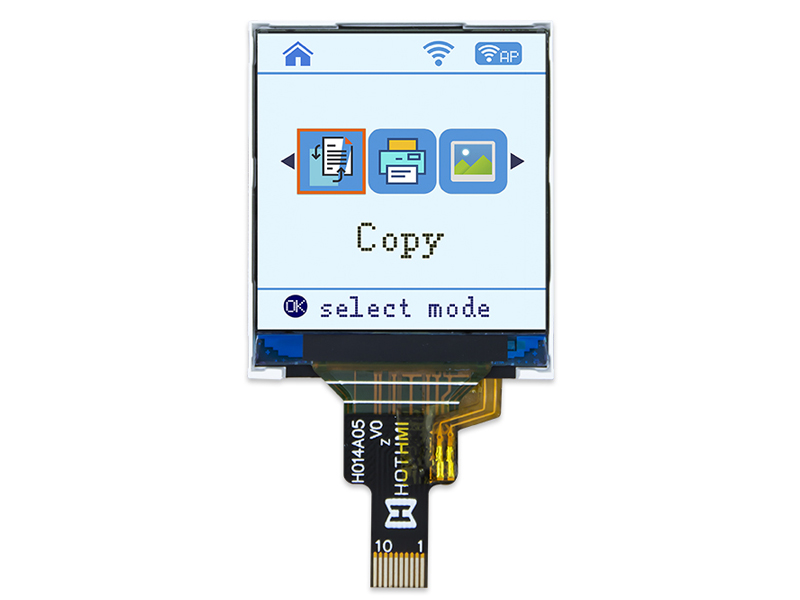

1.44寸方形彩屏 TFT LCD 顯示屏 SPI 128x128 像素 TFT-H014A05QQTST3N10 | TFT方屏 | 128x128 | 29x34.41 | 1.44 | 1.44 | 25.5x26.5 | 全視角 | 350cd/m2 | 10pin | SPI | 抗靜電ESD 8KV | -20~70℃ | 3.3V | ST7735 | ||
4寸彩色高清液晶顯示模塊IPS 720X720點陣彩屏模組 NV3052 RGB 陽光下可見 TFT-H040A20DKINV 6N40 | TFT方屏 | 720x720 | 78.98x74.83 | 4.0 | 4.0 | 71.928x71.928 | 全視角 | 600cd/m2 | 40pin | RGB | 抗靜電ESD 8KV | -20~70℃ | 3.3V | NV3052 | ||
2.7 寸IPS彩屏320x320 可讀陽光下 TFT 顯示面板 MCU 適用于工業控制 TFT-H027A01HQINV4N40 | TFT方屏 | 320x320 | 48.96x48.96 | 2.7 | 2.7 | 53,4x59.9 | 全視角 | 750cd/m2 | 40pin | MCU | 抗靜電ESD 8KV | -30~80℃ | 3.3V | ST7796 | ||
3.4寸 IPS 800x800 圓屏 TFT 顯示面板 MIPI 適用于工業控制 TFT-H034A01ZJINV5N30 | TFT圓屏 | 800x800 | 94.9x96.95 | 3.4 | 3.4 | 88.4x88.4 | 全視角 | 550cd/m2 | 30pin | MIPI | 抗靜電ESD 8KV | -30~80℃ | 3.3V | NV3051F | ||
2.8寸 IPS全視角 480x480分辨率 圓形彩色液晶顯示屏 TFT 工業控制顯示面板 ST7701S TFT-H028A21ZHIST3N40 | TFT圓形屏 | 480x480 | 73.03x76.48 | 2.8 | 2.8 | 70.13x70.13 | 全視角 | 300cd/m2 | 40pin | SPI | 抗靜電ESD 8KV | -30~80℃ | 3.3V | ST7701S | ||

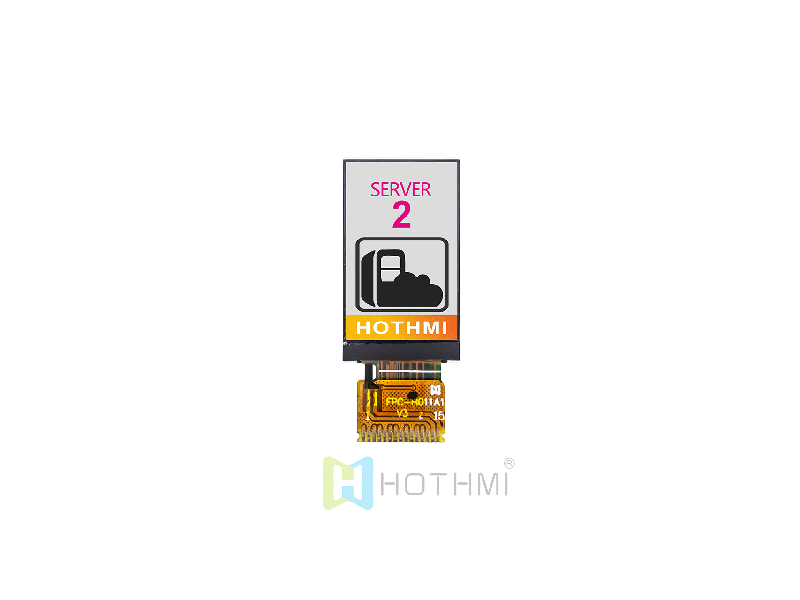

1.14寸條形TFT液晶顯示模塊/IPS全視角/135x240點陣/MIPI DSI/JD9852/陽光下可讀/TFT-H011A1QCIFT5N15 | TFT條形 | 135X240 | 17.60x31.0x1.65 | 1.14 | 1.14 | 14.8635x24.9120 | IPS全視角 | 500cd/m2 | FPC-15PIN | MIPI | 抗靜電ESD 8KV | -20~70℃ | 2.8V | JD9852 | ||

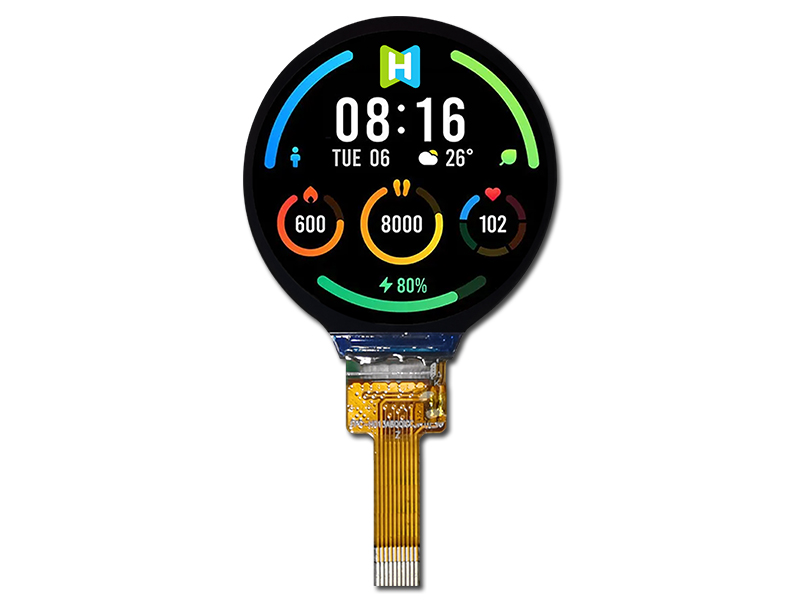

1.28寸 圓形 IPS SPI TFT LCD 顯示屏 Sunlight Readable GC9A01/TFT-H013A6QQIGC7N10-V1 | TFT圓屏 | 240x240 | 35.6x38.1x1.6 | 1.28 | 1.28 | 32.4x32.4 | 全視角 | 750cd/m2 | 10pin | SPI | 抗靜電ESD 8KV | -20~70℃ | 2.8V | GC9A01 | ||

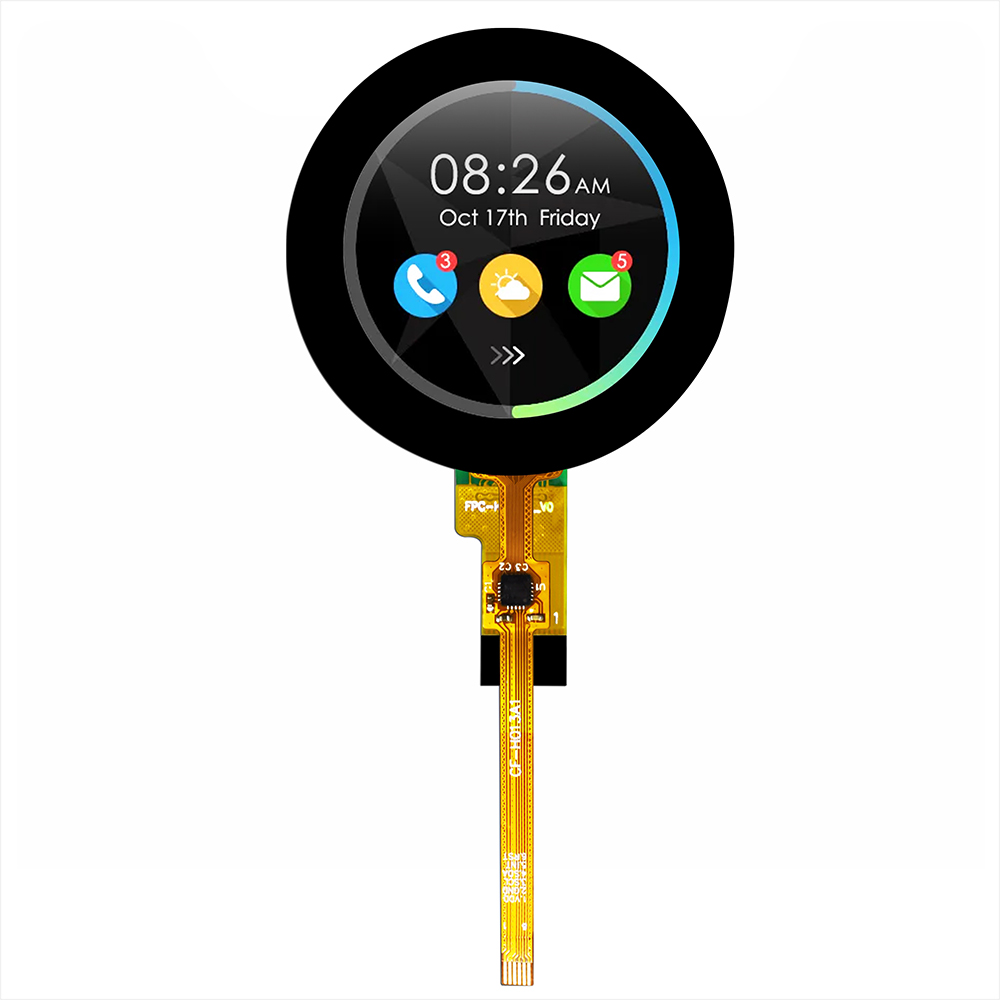

1.3寸圓形TFT/320*320分辨率/MIPI接口/TFT-H013A1HQIST2C16 | 圓形TFT | 320x320 | 44.00x44.00x3.03 | 1.3 | 1.3 | 全視角 | 250cd/m2 | FPC-16PIN | MIPI | 可配CTP | -20~70℃ | 2.8V | ST7796DW(TFT),CST816S(CTP) | |||

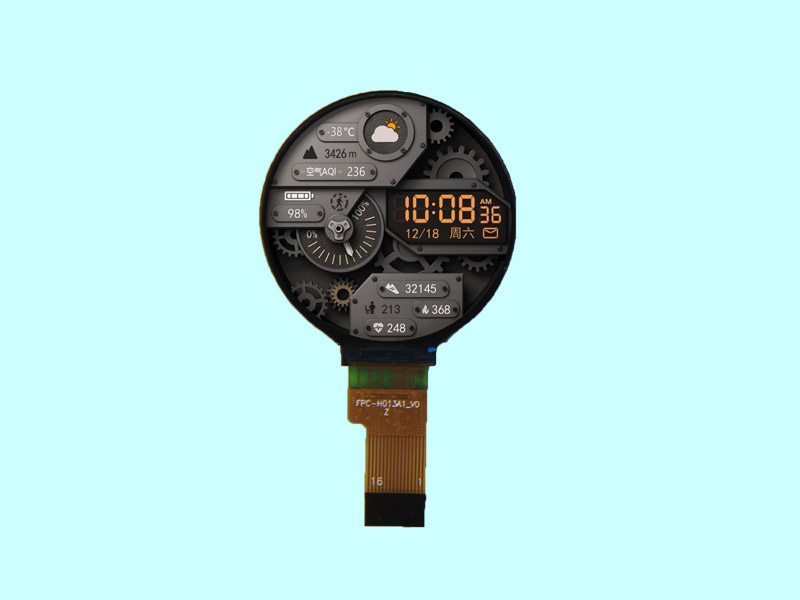

1.3寸圓形TFT|分辨率320*320高清|MIPI接口|TFT-H013A1HQIST3N16 | TFT圓形 | 320x320 | 36.12x39.16x1.50 | 1.3 | 1.3 | 直徑33.12 | 全視角 | 350cd/m2 | 16 | MIPI | 圓形超薄 | -20~70度 | 2.8V | ST7796DW | ||

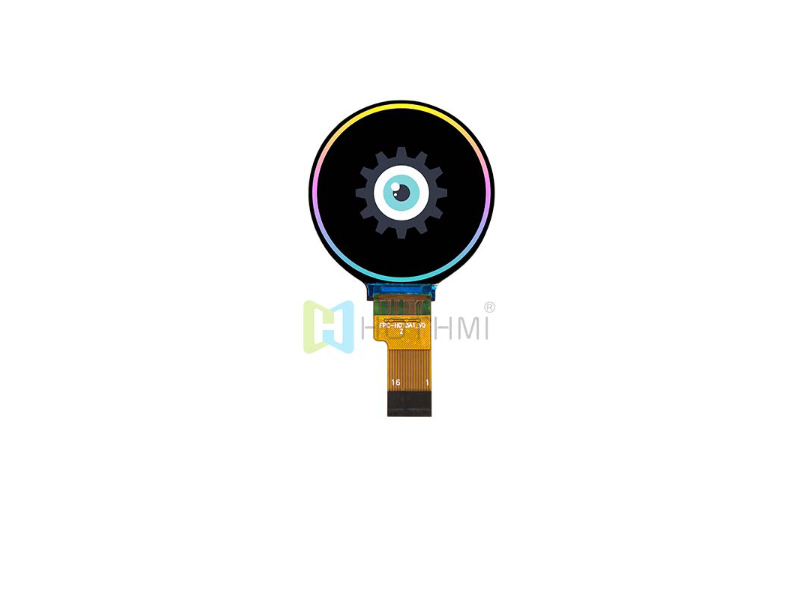

1.3寸 圓形 IPS MIPI TFT LCD 顯示屏 ST7796DW/TFT-H013A1HQIST3N16 | TFT圓屏 | 320x320 | 36.12x39.16x1.5 | 1.3 | 1.3 | 33.12x33.12 | 全視角 | 350cd/m2 | FPC-16PIN | MIPI | 抗靜電ESD 8KV | -20~70℃ | 2.8V | ST7796DW |
