● ■ 常規TFT一般都是長方形16:9或者4:3 比例,但是部分終端產品結構限制,長方形TFT無法滿足結構需求,因此,鑫洪泰HOTLCD開發出一系列圓形TFT和方形TFT來適應特殊產品需求。由于圓形的產品工藝特殊,生產良率較低,所以,成本也會比常規TFT高一些。
★:車規級和特殊型TFT顯示屏系列是鑫洪泰HOTLCD專為汽車電子及特殊行業而定制的一個高精尖類別產品。近幾年,隨著汽車電子的科技化、智能化的迅速發展,各車企在不斷地將中控顯示屏從單色到彩色,彩屏的尺寸從最小3.5寸到目前最大12.3寸,而且在中控屏身上做的功夫越來越多了,全液晶顯示儀表盤也將漸漸成為汽車“核心配置”。 鑫洪泰HOTLCD目前可以提供10.1寸、10.3寸、12.3寸三款長條形高分辨率車載顯示屏,后續將開發出更多更大尺寸的車規級特殊型顯示屏。
★:單色TFT:超高對比度,何懼陽光!鑫洪泰提供的Mono TFT的對比度高、視角廣,單色TFT液晶屏有TN positive 和black VA兩種工藝,雖然是單色顯示,但是使用主動式的TFT制程,對比度高達1000:1。單色TFT液晶模塊比起傳統的單色STNLCD模塊有更高的對比度、以及更快的反應速度,顯示效果優于單色STN LCD,部分模塊型號價格比STN更具競爭力。
勾選 | 型號 | 產品類型 | 顯示內容 | 產品圖 |
外形尺寸 (mm) |
視域窗口尺寸 (mm) |
顯示尺寸 mm/英寸 |
有效尺寸 mm |
視角 | 背光類型或亮度 | 連接方式PIN數 | 接口方式 | 特殊說明 | 工作溫度 | 供電電壓 | IC芯片型號 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
2.1寸 TFT LCD顯示屏 IPS 圓形 電容觸摸屏 ST7701S/TFT-H021A1HQIST4C40 | TFT圓屏 | 480x480 | 71.26x71.26x3.46 | 2.1 | 2.1 | 53.28x53.28 | 全視角 | 450cd/M2 | FPC-40PIN | RGB | 抗靜電ESD 8KV | -20~70℃ | 3.3V | ST7701S<TFT>,CST826<CTP> | ||

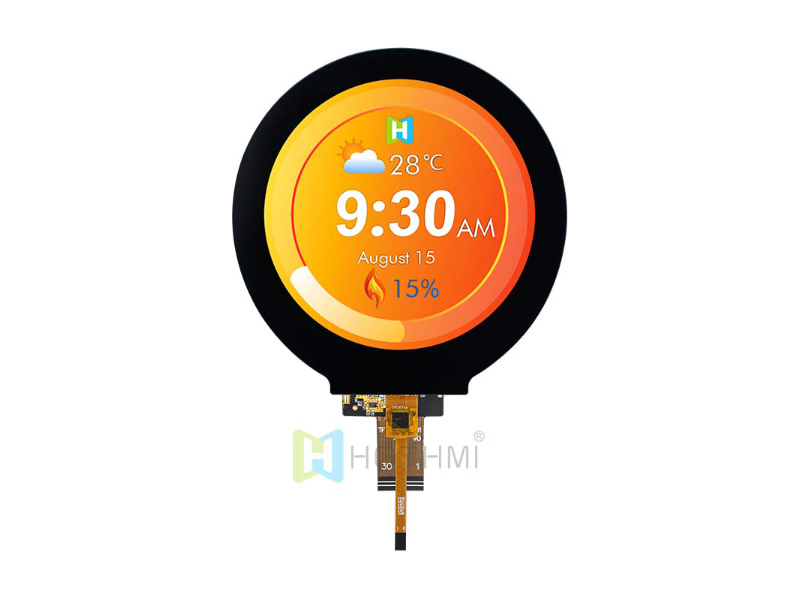

2.1寸圓形TFT LCD顯示屏 480×480像素 IPS ST7701S/TFT-H021A1HQIST5N40 | TFT圓形 | 480x480 | 56.18x59.71x2.26 | 2.1 | 2.1 | 53.28x53.28 | 全視角 | 550cd/m2 | FPC-40PIN | RGB | 抗靜電ESD 8KV | -20~70℃ | 3.3v | ST7701S+CTP/FT3267 | ||
2.1寸圓形TFT|320*320分辨率|帶電容觸摸TFT-H021BN315B | TFT圓形 | 320x320 | 58.78x64.38x2.13 | 2.1 | 2.1 | Full view | 600cd/m2 | FPC-20PIN | MIPI | 軍用、成本高 | -20~70℃ | 2.8v | HX8357-D | |||
4寸條形 TFT 液晶顯示器 400x960分辨率RGB 工業顯示器制造商TFT-H040A18ZDIST5N40 | TFT長條形 | 400x960 | 41.40x101.58x2.04 | 4.0 | 4.0 | 39.18x94.03 | 全視角 | 500cd/m2 | 40pin | SPI | 抗靜電ESD 8KV | -30~80℃ | 3.3V | ST7701S | ||
6.8寸TFT 液晶顯示屏/480x1280分辨率/寬溫/IPS全視角/電容觸摸屏/陽光下可讀 TFT-H068A04ZAINV6C40 | TFT豎屏 | 480x1280 | 73.5*195.39.6*6.4 | 6.8 | 6.8 | 60.192*160.512 | IPS(U80/D80/R80/L80) | 600cd/M2 | 40pin | RGB 24 Bit+3-SPI | 防靜電ESD 8KV | -20~70℃ | +3.3 V | ST7701 | ||
3寸長條形TFT|分辨率268*800|全視角IPS|TFT-H030A3ZCIST5N20 | TFT長條形 | 268x800 | 79.85x26.42x1.70 | 3.0 | 3.0 | 72.00x24.12 | 全視角 | 500cd/m2 | 20pin | MIPI | 抗靜電ESD 8KV | -20~70℃ | 3.3V | ST7701S | ||

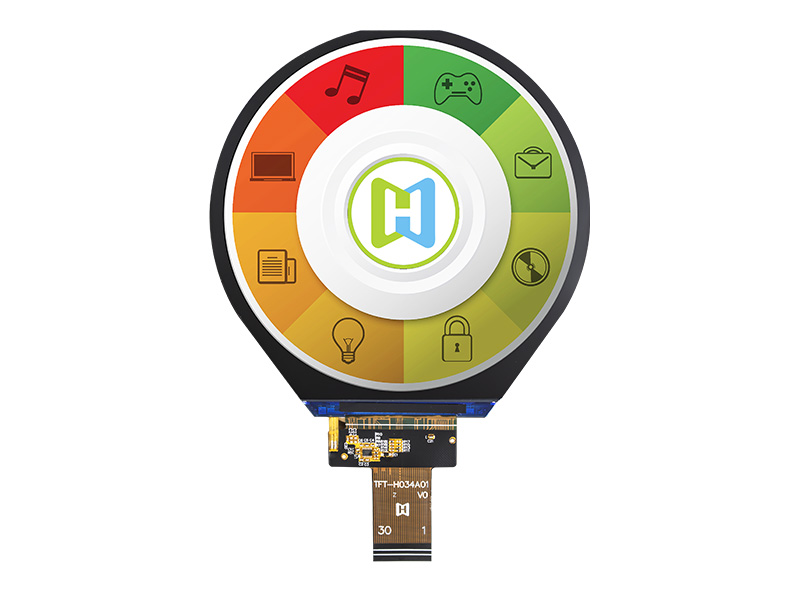

3.4寸 MIPI DSI 圓形電容觸控屏 800×800像素 IPS顯示面板 安卓/RK主板/TFT-H034A01ZJINV4C30 | TFT圓屏 | 800x800 | 109.2x113.47x3.75 | 3.4 | 3.4 | 88.4x88.4 | 全視角 | 450cd/m2 | FPC-30PIN | MIPI | 抗靜電ESD 8KV | -30~80℃ | 3.3V | NV3051F<TFT>,CST836U<CTP> | ||

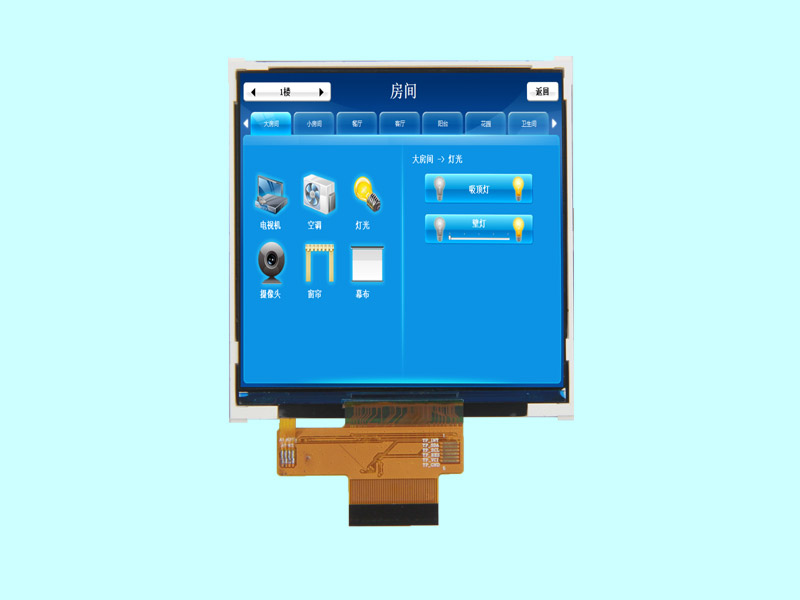

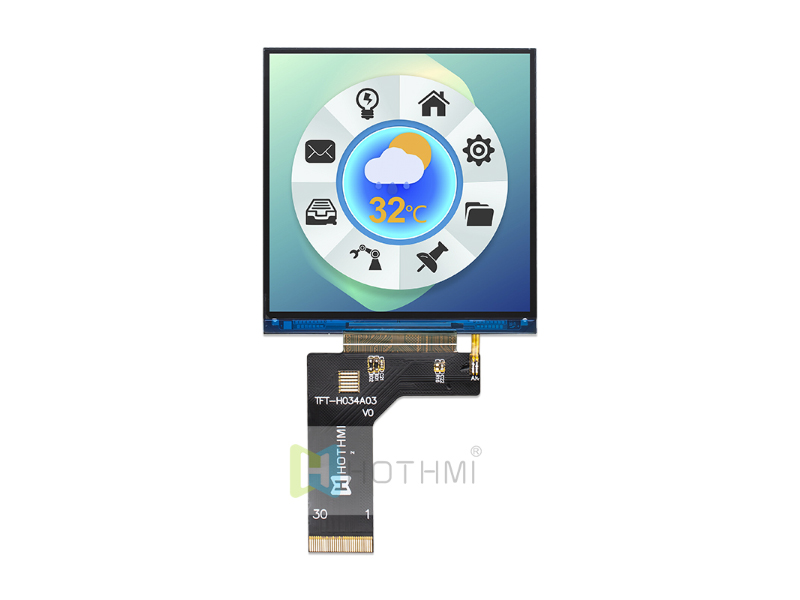

3.4寸方形彩色液晶顯示模塊 480X480px 彩屏模組/MIPI接口/TFT-H034A03ZHINV4N30 | TFT方屏 | 480x480 | 64.62x68.19x2.10 | 3.4 | 3.4 | 60.48x60.48 | 全視角 | 400cd/m2 | 30pin | MIPI | 抗靜電ESD 8KV | -20~70℃ | 3.3V | NV3049 | ||

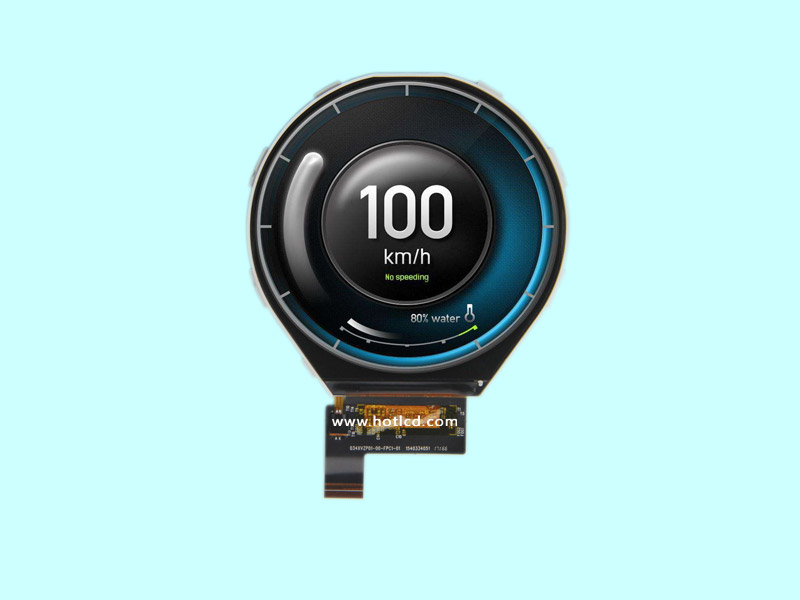

3.4寸圓形TFT|800*800分辨率|MIPI接口|TFT-H0340A1 | TFT圓形 | 800x800 | 96.6x99.0x2.45 | 3.4 | 3.4 | φ87.60 | Full view | 500cd/m2 | FPC-39PIN | MIPI | 成本高 | -20~70℃ | 3.3v | ILI9881C | ||
3.5寸單色TFT液晶面板顯示屏 240x320像素 陽光下可讀 高對比度/TFT-H035B23QVIST3N30-WLED | MONO TFT | 240x320 | 65.58x82.74x7.8 | 3.5 | 3.5 | 53.28x71.04 | 全視角 | 350cd/M2 | FPC-30PIN | MCU | 1000:1超高對比度 | -30~85℃ | 3.3V | ST7512 |
