● ■ 常規TFT一般都是長方形16:9或者4:3 比例,但是部分終端產品結構限制,長方形TFT無法滿足結構需求,因此,鑫洪泰HOTLCD開發出一系列圓形TFT和方形TFT來適應特殊產品需求。由于圓形的產品工藝特殊,生產良率較低,所以,成本也會比常規TFT高一些。
★:車規級和特殊型TFT顯示屏系列是鑫洪泰HOTLCD專為汽車電子及特殊行業而定制的一個高精尖類別產品。近幾年,隨著汽車電子的科技化、智能化的迅速發展,各車企在不斷地將中控顯示屏從單色到彩色,彩屏的尺寸從最小3.5寸到目前最大12.3寸,而且在中控屏身上做的功夫越來越多了,全液晶顯示儀表盤也將漸漸成為汽車“核心配置”。 鑫洪泰HOTLCD目前可以提供10.1寸、10.3寸、12.3寸三款長條形高分辨率車載顯示屏,后續將開發出更多更大尺寸的車規級特殊型顯示屏。
★:單色TFT:超高對比度,何懼陽光!鑫洪泰提供的Mono TFT的對比度高、視角廣,單色TFT液晶屏有TN positive 和black VA兩種工藝,雖然是單色顯示,但是使用主動式的TFT制程,對比度高達1000:1。單色TFT液晶模塊比起傳統的單色STNLCD模塊有更高的對比度、以及更快的反應速度,顯示效果優于單色STN LCD,部分模塊型號價格比STN更具競爭力。
勾選 | 型號 | 產品類型 | 顯示內容 | 產品圖 |
外形尺寸 (mm) |
視域窗口尺寸 (mm) |
顯示尺寸 mm/英寸 |
有效尺寸 mm |
視角 | 背光類型或亮度 | 連接方式PIN數 | 接口方式 | 特殊說明 | 工作溫度 | 供電電壓 | IC芯片型號 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
3.5寸 IPS 單色TFT液晶面板 240x320 Px 陽光下可讀高對比度/TFT-H035B23QVIST3N30-WLED-V1 | MONO TFT | 240x320 | 65.58x82.74x7.8 | 3.5 | 3.5 | 53.28x71.04 | 全視角 | 350cd/M2 | FPC-30PIN | MCU | 1000:1超高對比度 | -30~85℃ | 3.3V | ST7512 | ||
4寸86盒子專用TFT顯示屏/方屏480*480分辨率/全視角4.0寸TFT-H040A1PVIST3N40 | TFT方形 | 480x480 | 78.8x81.7x2.2 | 4.0 | 4.0 | 71.86x70.18 | 全視角 | 300cd/m2 | 40PIN0.5下接 | RGB | 正方屏RGB16/18bit +SPI | -20~70℃ | 3.3V | ST7701S | ||
4寸方形TFT液晶模塊顯示屏720X720px ST7701S/LVDS Linux/TFT-H040A22DKINV3N30 | TFT方屏 | 720x720 | 74,830x78.98x2.15 | 4.0 | 4.0 | 71.928x71.928 | 全視角 | 300cd/m2 | FPC-30PIN | LVDS | 抗靜電ESD 8KV | -30~80℃ | 3.3V | ST7701S | ||
4寸方形TFT液晶模塊顯示屏 720X720px 高清/ST7701S/LVDS接口/IPS/帶電容觸摸屏/TFT-H040A22DKINV3C30 | TFT方屏 | 720x720 | 80.150x83.2x3.8 | 4.0 | 4.0 | 71.928x71.928 | IPS全視角 | 350cd/m2 | FPC-30PIN | LVDS | 帶電容觸控功能 | -30~80 ℃ | 3.3V | ST7701S | ||

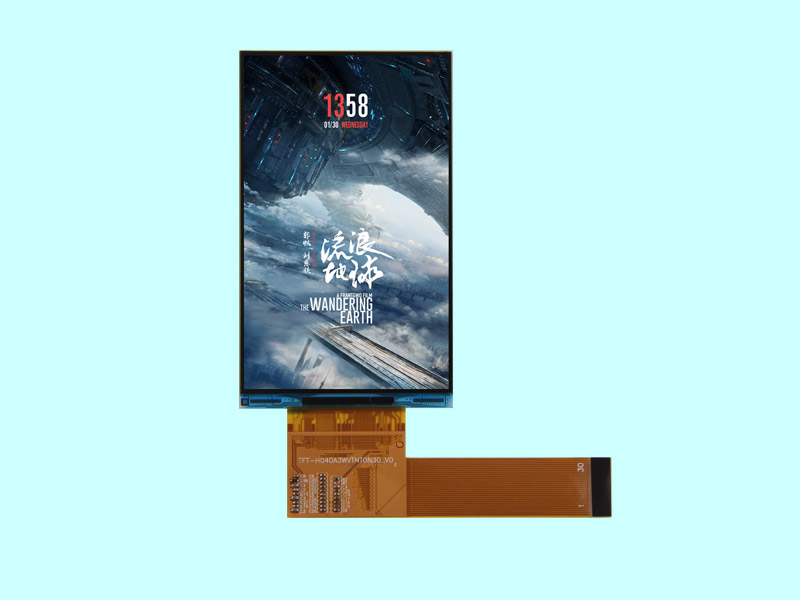

4.0寸TFT/標準品/480*800分辨率/tft-h040a3wvtnt0n30投影儀專用 | TFT豎屏 | 480x800 | 55.44x93.9x1.190 | 4.0 | 4.0 | 51.84x86.4 | 12H | 全透無背光 | FPC-30PIN | RGB | RGB 18 bit + SPI | -20~70℃ | 2.8v | |||

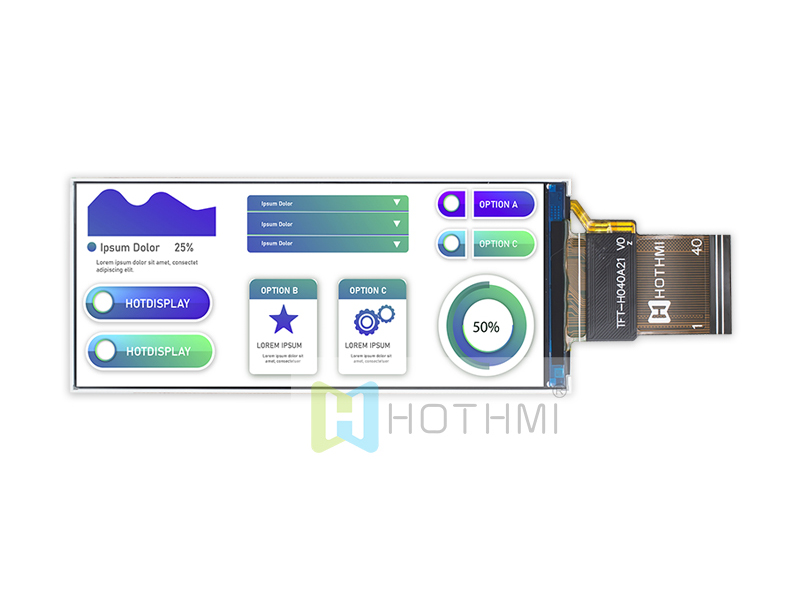

4寸IPS全視角彩色液晶顯示屏/400x960點陣彩屏模塊/可配觸摸屏/RGB接口/陽光下可讀/TFT-H040A21ZDIST5N40 | TFT條形 | 400x960 | 43.3x102.95x2.52 | 4.0 | 4.0 | 39.18x94.03 | 全視角 | 500cd/m2 | 40pin | RGB | 抗靜電ESD 8KV | -30~80℃ | 3.3V | ST7701S | ||
4寸86盒子顯示屏MCU接口TFT/320*320分辨率/IPS全視角/TFT-H040A12DHIIL4N40 | TFT方形 | 320x320 | 74.66x76.54x2.02 | 4.0 | 4.0 | 71.14x69.82 | 全視角 | 450cd/m2 | FPC-40PIN | SPI | 適應低成本86盒子方案 | -20~70℃ | 2.8v | ILI9488 | ||
4.0寸長條形TFT 400x960分辨率 IPS全視角 高亮度 寬溫 TFT-H040A13ZDIST6N20 | TFT豎屏 | 400x960 | 101.58×41.40×2.04 | 4.0 | 4.0 | 94.03x39.18 | 全視角 | 600cd/m2 | 20pin | MIPI | 抗靜電ESD 8KV | -30~80℃ | 3.3V | ST7701S | ||
4.0寸長條形TFT/400*960分辨率/IPS全視角/MIPI接口/TFT-H040A13ZDIST6N20 | TFT長條形 | 400x960 | 101.58x41.40x2.04 | 4.0 | 4.0 | 94.03x39.18 | 全視角 | 600cd/m2 | FPC-20PIN | MIPI | -20~70℃ | 3.3V | ST7701S | |||
4.8寸IPS 寬溫TFT液晶模塊顯示屏/480x1120點陣/彩屏模塊/RGB接口/STM32/TFT-H048A02ZAIJD3N40 | TFT條形 | 480x1120 | 51.46x119.67x2.08 | 4.8 | 4.8 | 47.95x112.56 | IPS全視角 | 350cd/m2 | FPC-40PIN | RGB | 抗靜電ESD 8KV | -30~80℃ | 3.3V | T.B.D |
